采用MAX6501与MAX1626构成的多速风扇控制电路

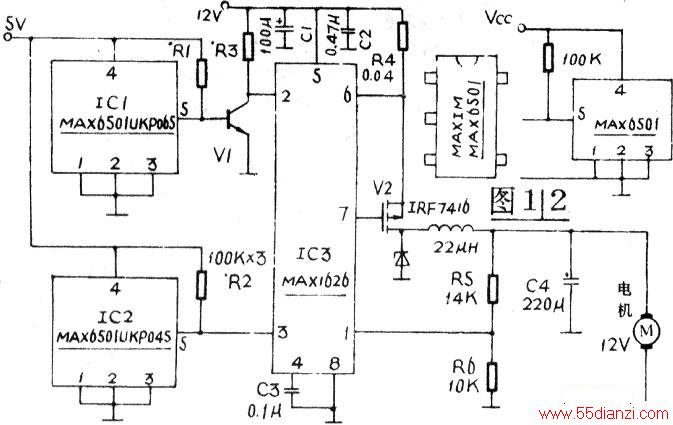

　　下图是以两块MAX6501作温度监视、一块开关模式的DC-DC转换器MAX1626配合构成的多速风扇控制电路。
　　
　电路原理如下：利用IC3逻辑电平控制输入端(脚②、脚③)并选择适当的反馈电阻，将输出电压设置为0V、8V、12V。较低电压VouT1=8V，由反馈电阻R5/R6分压比决定：VourI=3.3[（R5+R6）/R6]；较高电压VouT2=12V，则由VouT1．和内部分压比决定：VouT2=VouT1(5/3.3).
　　
　　IC1、IC2的漏极开路输出TOVER在所置环境温度超过工厂预设的门限值后即被拉低。当温度超出IC2预设门限值(45C)时，IC3的脚③为低电位，使其开启。IC3的脚②输入低电位时，将在脚①产生3.3V电压(此时到达风扇的电压约为8V)，直到温度高出65℃为止。当温度超过65C时，IC1输出（脚⑤）由高变低，V1截止，通过R3将IC3的脚②输入拉高，此时到达风扇的电压为12V。
