由门铃控制的多用途安保开关电路

　　这种由门铃控制的多用途安保开关。如果宅内无人，只要有人按下门铃，安保系统（例如夜视大门监视照相机）就自动接通电源投入工作。这种电路用9V电池供电，电路输入与220V交流门铃并接，电路输出有电磁继电器，继电器吸合后就能激活安保设备。

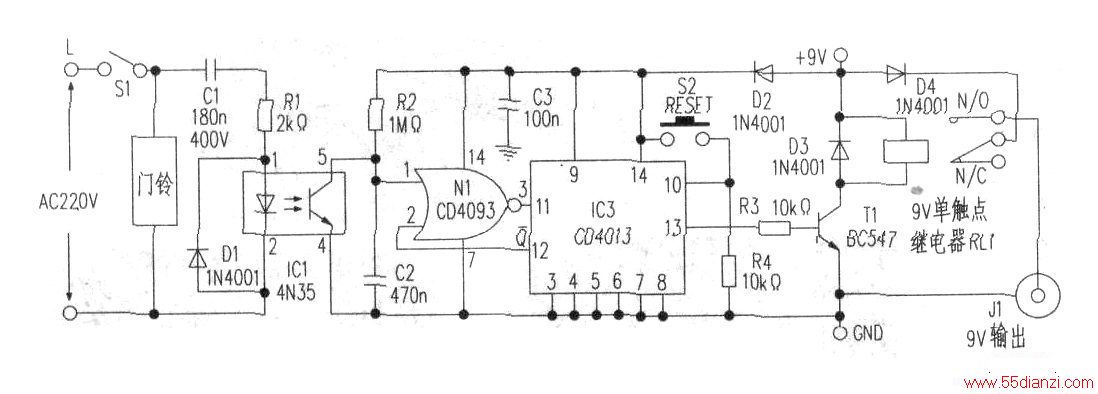

　　附图所示为门铃控制的安保开关。电路工作过程如下：当有人按下门铃开关Sl时，220V交流电压就送入门铃和光耦合器ICl(4N34)。在门铃发声的同时，光耦器由于内部晶体管导通，其⑤脚输出一高一低的阶跃脉冲。由于ICl⑤脚与IC2的①脚相连，因此与非门Nl的①也收到高-低的阶跃脉冲，此脉冲触发IC3的(11)脚。结果，IC3的Q输出端变高，使Tl导通，继电器RL1吸合，其触点N/O使插口Jl处出现9V电压，用此9V电压可激活与儿连接的夜视照相机。

　　J1的作用相当于一只安保开关，并设计用来激活相连的安保设备。Jl的9V电压还可驱动宅内原有安保系统中的其他继电器，以扩大安保效果。图中开关S2用来使电路复位。

　　将电路连接至门铃，并将Jl连接至夜视照相机，就可放心使用了。
