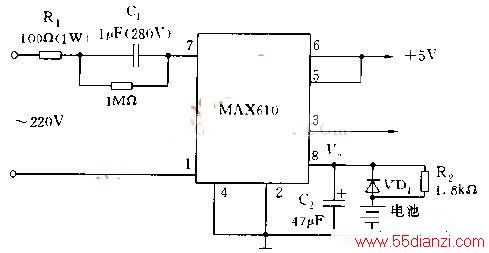

下图为不间断5V电源电路，市电供电时，V通过R2向7.2V电池缓慢充电市电停止供电时，电池通过二极管VD1提供电源，MAX610可连续提供5V电压输出直到V+近似为、5.8V，即使、电池电压降为6.5V。
