感应式自动开关电路

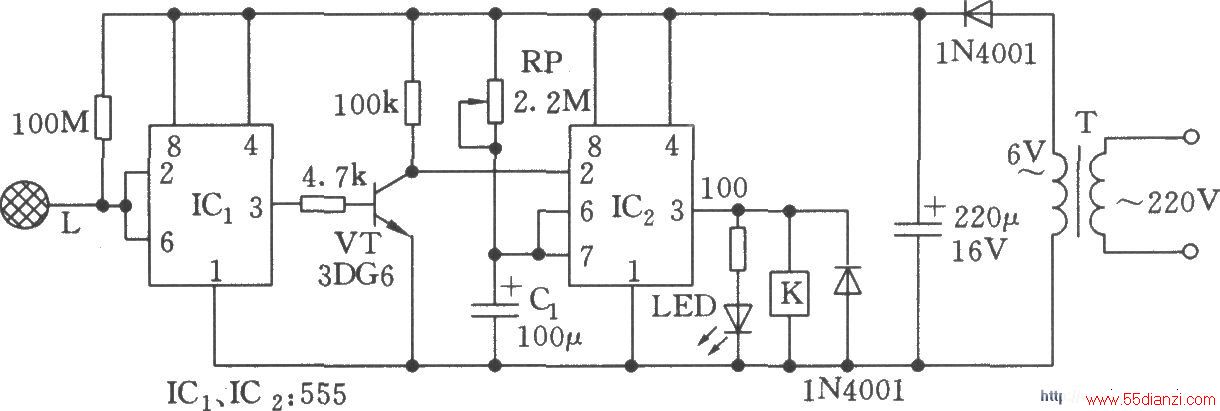

     如图所示，自动开关电路以两个555为核心，IC1作为触发器，IC2作为单稳定时电路使用。当人体接近或触及感应金属板时，则IC1因感应信号而触发翻转，3脚呈高电平，VT饱和导通；IC2因2脚呈低电平(小于1/3 VDD)而触发，进入暂稳态，3脚呈高电平，K吸合，被控设备的电源接通。反之，断开。定时时间为td=1．1RP·C1，时间长短通过调节RP来改变。
