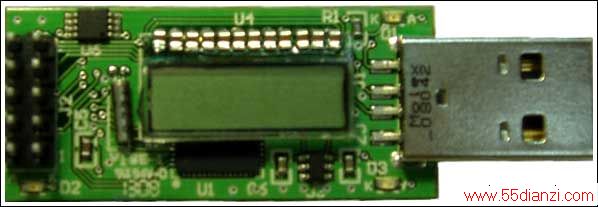

    MAXQ2000USBThumb评估套件是评估MAXQ2000RISC微控制器方便可靠的平台。评估(EV)套件电路板采用了具有USB接口的“拇指”外形封装(图1)。通过计算机上安装的MAX-IDE汇编语言集成开发环境,可以在该评估套件电路板上开发并调试应用程序。套件中包含的USB闪存驱动盘提供MAX-IDE程序,也可以从Maxim网站下载该程序。

    图1. MAXQ2000 USB评估电路板
图1.MAXQ2000USB评估电路板

    MAXQ2000USB电路板包括一个DS18B20温度传感器;一个4位7段液晶显示屏(LCD);一个用于MAXQ2000内部实时时钟(RTC)的32kHz晶振以及一个原型插头,通过它访问处理器的一些通用I/O引脚。

    评估套件在发售时提供电路板和USB闪存驱动盘,它包括软件、原理图、数据资料以及其他有用文档。

    软件设置

    在使用MAXQ2000USB评估套件之前,您的PC必须先安装几个软件包。下面几节解释了每个软件包的安装和设置。

    安装USB至串口驱动

    PC要和MAXQ2000USB电路板正确连接,必须为板上USB至串口转换器安装合适的驱动。下面的说明具体先容了怎样安装Windows®XP驱动。假如还需要深进了解在Windows2000或者Windows98上安装FTDI驱动,请参考安装指南。

    安装虚拟COM端口(VCP)FTDI驱动

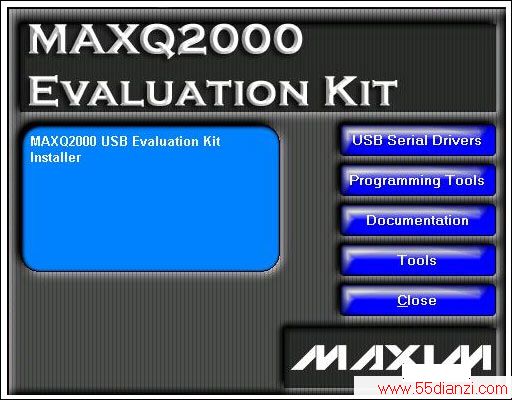

    安装这些驱动时,请按照以下步骤进行:把提供的USB闪存驱动盘插进到计算机的主动USB连接器中。根据您的操纵系统及其设置,闪存中的自动运行功能使程序自动运行。假如程序没有自动启动,打开浏览器,双击根目录下的Setup.exe文件。这将产生MAXQ2000评估套件主菜单,如图2所示。单击屏幕右侧的USBSerialDrivers按钮。这会打开另一个窗口,您将看到安装进程。安装完成后,将出现确认消息。

    图2. MAXQ2000评估套件主菜单
图2.MAXQ2000评估套件主菜单

    现在,连接MAXQ2000USB电路板和您PC的主动USB端口。固然不是必须的,建议最好不要使用USB闪存驱动盘目前连接的端口,而使用其他端口,这样可以访问所有USB设备,而不必往返切换。将出现“FoundNewHardware”消息。稍后,您将看到消息“YourhardwareisinstalLEDandreadytouse”。

    确定虚拟COM端口

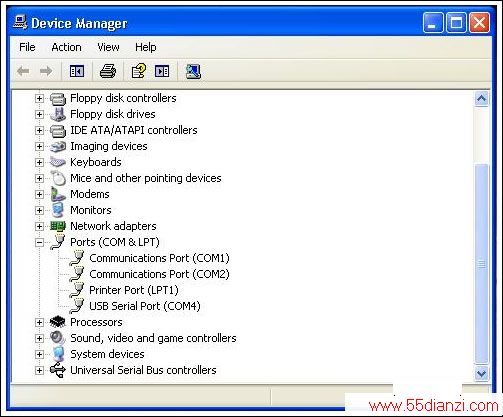

    必须配置MAX-IDE程序和开发工具,使其能够适应MAXQ2000USBThumb评估套件提供的虚拟COM端口(VCP)接口。首先,您必须确定操纵系统为USB串口分配了哪一COM端口。对此,单击StartControlPanel,选择SystemHardwareDevICeManager。查看Ports(COM&LPT)部分,确定分配给VCP的COM端口号(图3)。

    图3. 设备治理器中的USB串口COM位置
图3.设备治理器中的USB串口COM位置

    在这个例子中,USB串口被分配给COM4。当第一次启动MAX-IDE(或者其他程序与MAXQ2000评估套件开始通讯)时,必须配置IDE使用该COM口。下面具体先容这一配置过程。现在,记住COM端口分配即可,以便后面进行配置。

    安装MAX-IDE

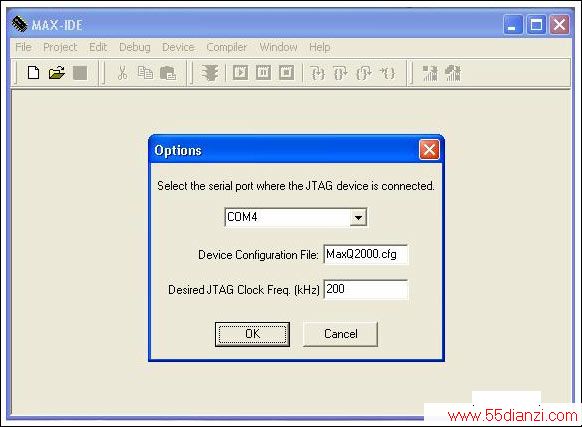

    MAX-IDE程序是MAXQ®微控制器全功能应用开发和调试环境。它适用于所有MAXQ评估套件,具有以下特性:为MAXQ汇编应用程序提供的基于工程的开发环境。集成MAXQ宏汇编器,包括适用于所有MAXQ微控制器的标准头文件。使用JTAG/TAP接口和ROM装进程序(面向带有闪存或者EEPROM程序存储器的MAXQ微控制器)在电路装进应用程序。在电路调试功能,包括设置断点,程序单步执行,查看和修改存储器/寄存器内容等。与USB驱动相似,使用MAXQ2000评估套件USB闪存驱动盘,安装MAX-IDE程序。和前面一样,确定USB闪存驱动盘插进到主动USB端口,双击根目录中的Setup.exe文件。从主菜单中,单击ProgrammingTools按钮,从该菜单中,单击MAX-IDE按钮。这将启动MAX-IDESetupWizard,开始安装程序。在安装中,向导的默认安装路径是C:ProgramFilesMAX-IDE,但是,您可以通过单击Browse按钮,选择其他安装目录。在这一选项以及其他选项中,建议选择默认。安装完成后,可以从Start菜单:StartAllProgramsMAX-IDEMAX-IDE,启动MAX-IDE。使用上面分配的串口配置MAX-IDE时,启动程序,选择DeviceOptions。从下拉选项中选择您的COM口,如图4所示。假如没有列出该COM口,只要输进数值即可,例如,COM4。在此,也恰好检查DeviceConfigurationFile和DesiredJTAGCLOCkFrequency(kHz);假如还没有配置,按图中所示对其进行设置。

    图4. 配置MAX-IDE选项
图4.配置MAX-IDE选项





www.55dianzi.com

    例程

    USB闪存驱动盘的文件夹“examples”中提供了几个MAXQ2000应用程序。程序之一以MAXQ汇编语言编写,位于子目录MAXQ2000USBKITMAX-IDETemperature中。该应用程序使用DS18B20数字温度计丈量环境温度。测得的温度在电路板LCD上以华氏温度和摄氏温度交替显示。这一温度应用程序用于展示套件的功能。

    装进并执行这一实例时,应将文件复制到PC的工作目录中。从MAXQ2000评估套件硬盘主菜单中,单击ProgrammingTools按钮,然后单击ExampleCode按钮,完成这一操纵。这将启动安装向导(可能会需要一段时间),您将被询问把这些文件复制到PC的哪一目录。在这个例子中,文件被复制到目录C:MAXQ2000USBKITExampleCode中,但也可以是您选择的任意位置。

    硬件设置

    MAXQ2000USB评估套件硬件非常简捷;它没有跳接器或者其他硬件配置设置。所包含的USB闪存驱动盘中提供了评估套件电路板原理图(Documentation按钮)。查看该原理图,您会了解到电路板上只有很少的元件。

    电路板包括三个指示LED:D1、D2和D3。LEDD1发绿色光,是电源指示器。从USB端口为电路板供电时,该指示器点亮。LEDD3发红色光,USB端口上有通讯时,它被点亮。LEDD2发绿色光,通过一个限流电阻,连接端口引脚P3.7和电路板的3.3V电源。软件设置该端口引脚为逻辑零,点亮LEDD2。

    通过USB连接器为电路板提供所有的电源。USB至串口芯片(FT232R)将5V输进电源稳压至3.3V,以便电路板上的其他电路使用。单独的低泄漏稳压器U3为MAXQ2000微控制器U1和U5提供专用2.5V电源。微控制器U1是专用控制器,完成串口至JTAG转换。微控制器U5是通用器件;用户应用程序代码装进该器件,并执行。所有微控制器都采用FT232R器件提供的12MHz时钟来工作。要使用该时钟,套件上的USB连接器必须连接至已上电(未被挂起)的USB主机。

    装载可执行文件

    有几种方法可以完成MAXQ2000评估套件电路板可执行程序文件装进和运行。例如,可以使用USB闪存驱动盘提供的微控制器工具套件(MTK)装进.HEX格式文件,也可以从Maxim网站下载。对于本应用笔记,我们将使用MAX-IDE把程序装进到套件电路板上。装进温度实例时,请按照以下步骤进行:假如还没有连接,将评估套件插进到PC打开的USB插槽中。电源LEDD1将被点亮。LEDD3会闪烁几次,然后,停止,指示USB总线上出现突发。假如MAX-IDE程序还没有运行,选择Start
