晶体管单点触摸开关控制照明灯

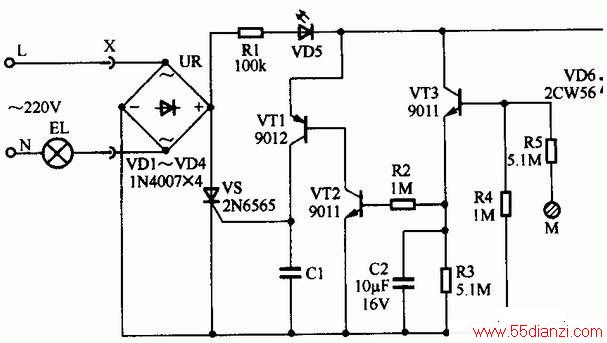

　　用晶体管闪单点触摸开关控制照明灯线路如下图所示。
　　
　　在平时工作时，三极管VT3的集电极被稳压二极管VD6钳位在8V左右，三极管VT1~VT3均处于截止状态，晶闸管VS因无触发电流而处于关断状态，照明灯泡EL不亮。在需要开灯时，只要用手触摸电极触摸片M，人体感应电压会经电阻R5与电阻R4分压后加在三极管VT3的基极，三极管VT3立即导通，8V直流电压经三极管VT3向电容C2充电，晶体三极管VT2基极电位升高后导通，三极管VT1基极变为低电位而随之迅速导通，电压经三极管VT1向电容C1充电。
　　
　　当晶闸管VS的门极电压达到开通电压时，VS获得正向触发电流而开通，灯泡被点亮。
　　
　　当人手离开电极触摸片M后，电容C2中储存的电荷通过R2向VT2的发射极放电，所以能维持VT2、VT1及VS的导通，电灯仍然点亮。直到电容C2上的电荷基本放完时，三极管VT2由导通转为截止，VT1随之截止。VS在交流电源波形过零时，因失去触发电流而关断，灯泡熄灭。在线路中二极管VD5在电灯未点亮时发出微弱的光，以指示开关位置，方便人们在暗处寻找开关。
