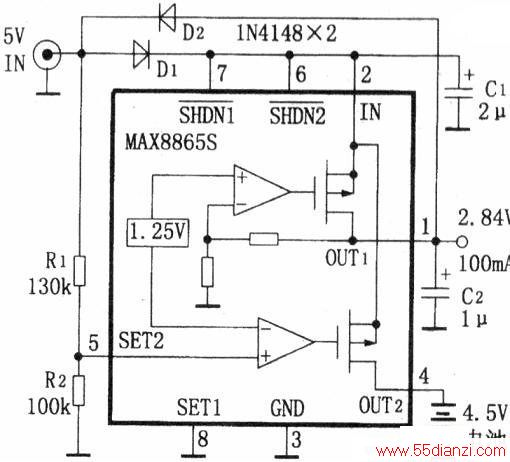

下图是用MAX8865制作的一款交、直流供电自动切换电路。在便携式系统中,往往可以用内部电池供电,有时也可能用上交流一直流墙式转换器供电。利用MAX8865的两路输出,将其—路预置为直接输出2.84V,另一路用来监控墙式转换器的电压。在拨掉电源插头时,稳压器的通路晶体管将电池电流传送到IC.以支持2.84v输出。
与众不同的是,此晶体管的电流流向与大多数应用的电流流向正好相反。输入旁路电容c1为电池电压和转接器电压之间的无缝变换提供足够的保持时间。电阻R1和R2用以检测墙式转换器电压,并确定切换阚值电压v。w:vsw=1.25V(Rl+R2)/R2=2.875V二极管Dl隔离墙式转换器电压,使得电池不能通过切换电路的再触发而引起极限循环。D2只要在SEr2输入端维持最小电压.D2就可使Ic在外反馈方式时保持双方式输入。电池工作时,在电池和稳压输出之间插入两个串联的通路晶体管,使稳压器的下降电压增加一倍。
这些晶体管的导通电阻各为1.lQ左右。为了防止电池电流流经OUT2晶体管的本身固有二极管(在用墙式转接器供电时),墙式转接器电压应该等于或大于最大电池电压。假若稳压器用关断输入SHDN1和SHDN2进行导通和断开,则应该使用MAX8865而不使用MAx8866,因为MAx8866有一个设法对电池放电的自动放电特性。
