有4位马达的开关控制电路
点击数：7990 次 录入时间：03-04 12:03:42 整理：http://www.55dianzi.com 开关控制电路

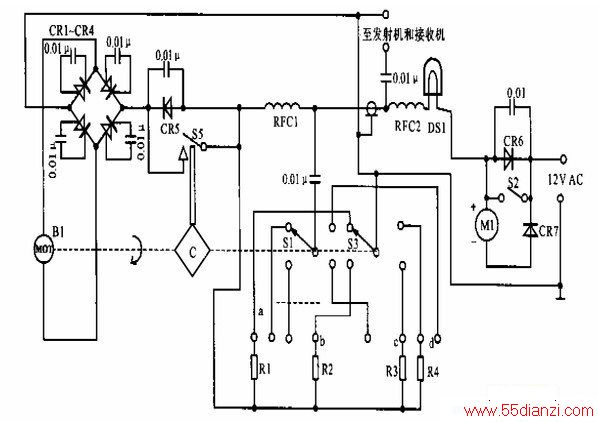

单片射频馈线携带3V的永磁直流电动机B1的天线塔顶部，为远程开关天线a,b,c和d驱动S3和S4。图表显示开关设置连接天线a。由于凸轮C打开了微型开关S5，没有驱动应用到Bt。CR5和CR6现在以相反的极性串联，所以12VAC的正向或者负向半波都不能驱动发电机。如果S2关闭，正向半波开启B1。
