用555构成的触摸定时开关电路

用555构成的触摸定时开关电路

点击数:7873 次   录入时间:03-04 11:40:50   整理:http://www.55dianzi.com   开关控制电路

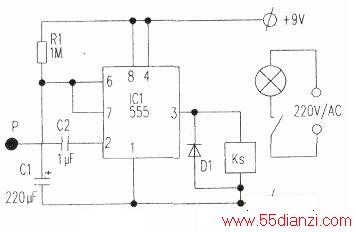

  如图中的集成电路IC1是一片555定时电路,在这里接成单稳态电路。平时由于触摸片P端无感应电压,电容Cl通过555⑦脚放电完毕,③脚输出低电平,继电器Ks释放,电灯不亮。

  当需要开灯时,用手触碰一下金属片P,人体感应的杂波信号电压由C2加至555的触发端,使555的输出由低变成高电平,继电器Ks吸合,电灯点亮。同时,555⑦脚内部截止,电源便通过Rl给Cl充电,这就是定时的开始。当电容Cl上电压上升至电源电压的2/3时,555⑦脚上的CI通过芯片内的放电管放电,使③脚输出由高电平交回到低电平,继电器释放,电灯熄灭,定时结束。定时长短由Rl、Cl决定:Tl=1.1Rl×Cl,接图中所标数值,定时时间约为4分钟。Dl可选用IN4148或1N4001。

用555构成的触摸定时开关电路
