光纤传输具有损耗小、容量大、抗干扰、稳定性好等优点,所以在现今有线电视HFC网络(光纤电缆混合网)传输中,光纤的应用越来越广泛,现今光纡取代电缆已作为有线电视的干线传输方式。
光纤通信所用的光波长有1310nm和1550nm两个,1310nm传输窗口色散小,设备简单,价格也便宜,目前在有线电视网AM调制中应用最为广泛。
一、光链路设计的一般步骤
设计光链路,实际上就是合理选择配置光发射机和光接收机,并根据需要正确分配光功率给每个光节点的过程,使每个光节点的光接收机的输出射频指标都能达到设计要求。
设计过程可以有两种思路,一种是从前端到光节点的思路,即选择一个光发射机,根据主要技术参数要求设计值和加载频道数确定光链路总损耗的预计值Amax,把光发射机和若干条星型光纤结合起来,设计光分路器:计算各光链路的预计损耗Ai,当Ai相当接近但不超过Amax时,这一组成立,再验算各光接收机的输入光功率及各光链路的主要技术参数。
另一种是从光节点到前端的思路,即选定光接收机的输入光功率,把若干个光节点编成一组,计算光分路器的各个输出端所需求的光功率,计算分光比和需求的总功率,选择光发射机,验算各光链路的总损耗及主要技术参数。如果设计的是树型网络,采用后面一种比较适合。
二、设计依据
1、光缆损耗:一般按0.4db/km(包括熔接损耗和余量)计算;2.光分路器的光耦合损耗=101g[分光比(%)];3.光分路器的附加损耗(仅作为参考值);4.光纤活动接头损耗:一般按0.5db/个来计算;5.光链路的总损耗=光缆损耗+分光损耗+附加损耗+活动接头损耗。
三、分光比的计算
分光比的计算是光链路设计中主要的计算工作,目的是正确分配光发射机的输出光功率,使每个光接收机按照设计的工作状态工作,达到设计的指标要求。
四、系统的指标
光指标有:光发射机的发射光功率、光调制度、链路损耗、光接收机的接收光功率等。
射频指标主要是:射频接口电平、载噪比C/N>
43db、三阶组合差拍C/CTB>54db、二阶组合差拍c,CS0>54db、平坦度等。
五、注意事项
1.在需要多台光发射机时,为了便于备份,尽可能选用同一种型号(光输出功率一样)或相近型号的光接收机。
2.为满足分配指标要求和防止光接收机因时间久输出电平有降低的现象,光接收机的输入光功率建议在-2dbm~+1dbm之间选取,太小载噪比不够,太大三阶组合差拍CTB、二阶组合差拍cso将劣化。
3.-般情况下,每个光分路器分支数不易多于10路。
4.网络采用可靠性强传输质量高的星型拓扑结构,每个节点4芯光缆,一芯下行,一芯上行,其余两芯备用。
六、设计实例

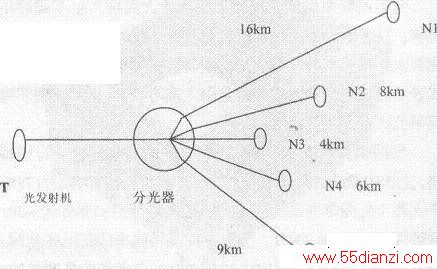

有一网络有5个光节点,一台光发射机带5个光接收机,光缆路由设计如上图示,指标要求:C/N大于50db、CTB、cso厂家产品以符合要求,可不予考虑,设5光分路器插入损耗为0.5 dh,与尾纤采用熔接方式连接,光纤损耗按0.4 db/km(包括熔接损耗),每个活动接头按0.5 db,光接收机的输入光功率,为保证足够的C/N.取-2db。求分光比、光链路损耗、估算光发射机的发射光功率。

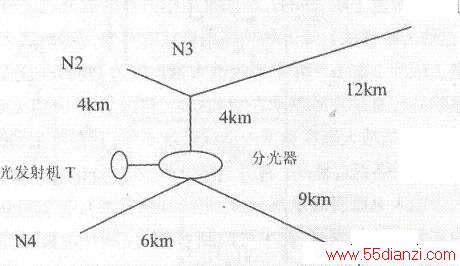

其等效线路如下图所示(光发射机和分光器由10m跳纤连接,10m跳纤的链路损耗可忽络不计)。

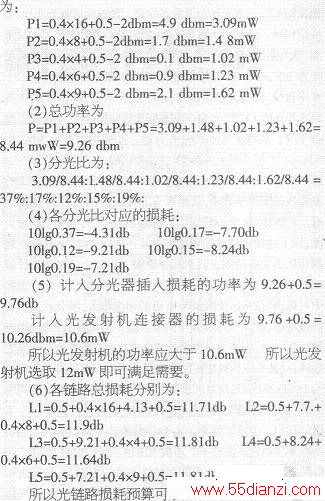

(1)每个光节点至分光器后所需功率
