光缆的结构特点

　　裸露的光纤机械性能很差．容易折断。因此实际使用的光纤都经过两次被覆，然后用多根光纤与填充材料及加强钢丝（或钢带）相结合，构成坚固的光缆。

　　光缆内的纤芯数量不等，为了便于辨认，在光纤的外部着上不同的颜色，并将这些不同颜色的光纤进行编组，分别装在不同颜色的套管内，这样在使用时就不会搞错。

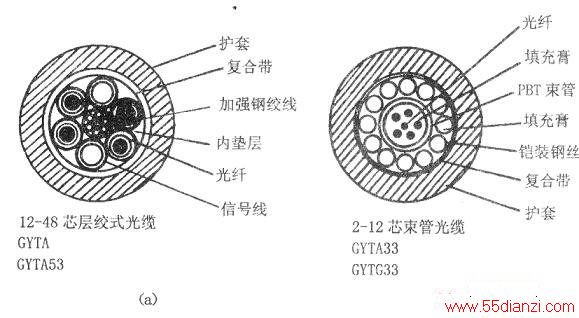

　　有线电视系统常用光缆的结构为层绞式和柬管式。层绞式光缆是将加强钢丝放在轴心，光纤放在外围，其横断面如下图(a)所示。这种光缆对光纤的保护还不够完善，横向打击时可能损坏光纤。

　　束管式光缆的轴心安装一根塑料管，管内装有多根不同颜色的光纤和油膏填充料。两层24根钢丝缠绕在四周，两层中间加缓冲层，最外面是聚乙烯护套。这种光缆常用于明线架设。如果埋在地下，或用管道敷设，则在两层钢丝之间再加一层金属带，增强防水性能。这种光缆的机械强度特别高，不怕压，不怕横向冲击，适用于有线电视网络。其横断面如下图(b)所示。
