短波通信距离较远，是远程通信的主要手段。在应急通信中有很大的灵活性。但是，短波通信也有容易被定位和信号质量受地势影响的弱点。例如，当前法英等多国部队与利比亚的战争中，无线通信设施被敌方定位而使指挥部遭到精确打击。

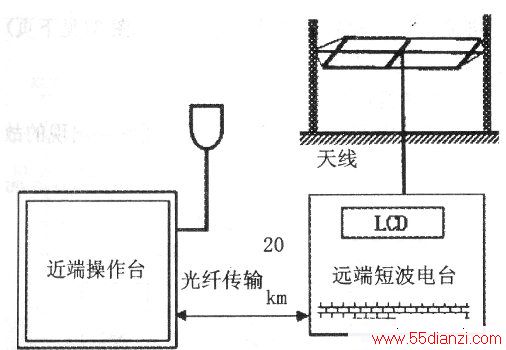

另外，某些地势较低的地区受周围高山或建筑物遮挡信号的影响通信效果也较差。通过研究和实践，发现利用光纤技术远程控制短波电台的手段可以彻底解决以上的问题。具体方案是：将电台和天线架设在远端理想位置，使用者在地下掩体或者办公楼内远程遥控短波电台进行工作。其系统连接方案如下图所示。
短波电台通常由发信组件和收信组件以及天线组成。在电台的面板上设有操作按键和用于显示电台工作状态的LCD显示屏。短波电台主要有通话和数传两个功能，使用者可以监控LCD显示屏对电台进行操作。
为了完成光纤控制短波电台，需要设计一对光纤适配器，根据电台的功能将光纤适配器分为四个模块。分别是：通话模块、数传模块、操作模块和显示模块。
下面分析各个功能模块的连接和工作情况：
1．通话模块
短波电台是单工通信(PTT)方式。讲话时按下“PTT”键，电台处于发信工作方式，音频信号转化为光信号后，传输至远端，并在远端还原出音频信号连接到电台的MIC（话筒）音频输入端。当电台处于收信工作状态时，此时“PTT”按键未触发，短波电台的监听信号经光/电转换还原出音频信号输入到扬声器，如下图所示。
2．数传模块
短波电台的数传接口为RS-232串行接口。本方案中要查清短波电台的RS-232数据接口的实际使用数量，根据针脚的使用情况，将多个RS和TS光端传输模块组合连接，匹配成兼容的串口光纤接口。连接时要注意光纤适配器的RS和TS针脚与电台的RS和TS针脚要收发对应交叉连接。
3．操作模块
短波电台面板设有按键，可以进行开启电源、设置电台参数以及工作状态、切换工作信道、调整监听音量等操作。其中信道旋钮开关称作旋转编码器，它可以正反无限位旋转来调节电台的工作信道，旋转编码器相当于两个开关先后闭合来发出不同时序的脉冲信号，需要光纤适配器的两个开关通道并联共地，来模拟出旋转编码器的工作状态。电台其他各个按键就是常开或点动开关，只要将光纤适配器的两端开关量分别对应设置就可以了。
4．显示模块
显示模块就是在光纤适配器上建立一个视频通道，对电台的LCD显示屏进行视频采集，在近端还原出视频信号。LCD显示屏的字体很小，只有采用光通量足够大的镜头，才可以清晰地再现电台液晶屏幕的信息。另外，为了使用户方便地进行视角调整还要配套安装云台。
按照以上的设计思路，已成功完成了光纤远程控制短波电台系统的集成与调试，进行了实地的检测和试验，结果和近端使用短波电台的效果一样。利用光纤技术远程控制短波电台的实现进一步的提高了短波通信的灵活度。短波通信远程控制图如下图所示。
