全双工和半双工RS-485收发器MAX13430E–MAX1介绍

    MAX13430E–MAX13433E为全双工和半双工RS-485收发器，具有可调节的低压逻辑接口，能够在多电压系统工作。该特性允许器件直接与低压ASIC/FPGA连接，无需额外元件。MAX13430E–MAX13433ERS-485收发器工作在+3V至+5VVCC电源电压范围内，低电压逻辑接口工作在+1.62V至VCC电源电压范围内。

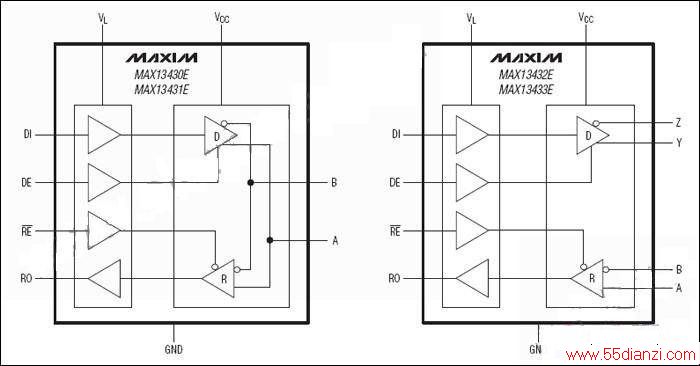

    MAX13430E/MAX13432E具有简单的限摆率驱动器，有助于降低EMI，并降低由于不恰当的终端匹配引起的电缆反射，支持最高500kbps的无差错数据传输。MAX13431E/MAX13433E的驱动器摆率不受限制，可以支持最高16Mbps的传输速率。MAX13430E/MAX13431E专用于半双工通信，MAX13432E/MAX13433E则专用于全双工通信。

    MAX13430E/MAX13431E采用10引脚µMAX®或10引脚TDFN封装。MAX13432E/MAX13433E采用14引脚TDFN或14引脚SO封装。

    关键特性

    +3V至+5V宽输入电源电压范围

    +1.62V(最小值)低电压逻辑接口

    关断模式下具有超低电源电流10µAICC(最大值)、1µAIL(最大值)

    热关断保护

    DE和RE引脚采用热插拔输入结构

    1/8单位负载，允许总线上挂接256个收发器

    增强的摆率限制功能(MAX13430E/MAX13432E)

    RS-485I/O引脚具有扩展的ESD保护功能

    ±30kV人体模式

    ±15kV气隙放电，满足IEC61000-4-2

    ±10kV接触放电，满足IEC61000-4-2

    -40°C至+85°C扩展级工作温度范围

    节省空间的TDFN或µMAX封装
