光纤接续由光纤时域反射仪OTDR仪器监视进行,熔接机在熔接完一根芯后都会给出熔接点的估算衰耗值,其估算一般都是本地纤芯直观监测,即通过观察纤芯对接的好坏来估算衰耗值。接续工作是否完好.由监视者测量后通知接续工作者。这种方法的优点一是OTDR固定不动.省略了仪表转移所需的车辆和人力物力,二是测试点选在有市电而不需配发电机的地方,三是测试点固定,减少了光缆开剥。
1.接续中的质量监测
即从接续开始到完成(包括:热缩套管保护,尾纤往接头盒内盘绕固定,穿管道等),远端(局)站内光纤时域反射仪(OTDR)仪表均应对接头损耗进行测量鉴视。

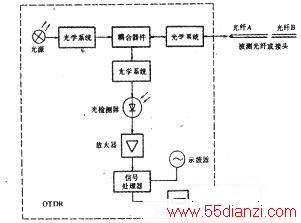

如果发现仪表屏幕上出现“台阶”,则表明出现问题。可能因操作不当造成光纤受压、缠绕直径过小(小于4cm),或出现硬弯、半折断状态等。光纤的余纤盘处理不当.光纤受到挤压时,都会产生较大衰耗,在OTDR显示屏上就会看到“台阶”,当重新盘纤,没有挤压现象时,“台阶”就会消失,如上图、下图所示。
下图说明:
(a)由光纤维输入端的耦合器件产生的反射(b)恒定斜率的区域;b段的衰耗为A(λ)=1/2(VA—VB)dB(c)由局部缺陷、接头或耦合引起的不连续性:
(d)由电介质缺陷引起的反射:
(e)在光纤维末端的反射:
(f)VA、VB为某点波长的衰耗(dB)。
2. OTDR测量参数选择
(l)选择适当量程。OTDR有不同的量程,操作者应结合测试的光缆长度选择比较恰当的量程,使测试曲线尽量显示在屏幕中间,这样读数才能准确,误差才会小。
(2)选择适当脉冲宽度。OTDR可以选择注入被测光纤的光脉冲宽一度参数,在幅度相同的情况下,宽脉冲的能量要大于窄脉冲的能量,能够测试较长的距离,但误差较大。因此,操作者应该结合待测光纤的长度选择适当的脉冲宽度,使其在保证精度的前提下,能够测试尽可能长的距离。
(3)选择适当的折射率。由于不同厂家光纤选用的材质不同,即不同的光纤有不同的折射率,因此在测试时应选择适当的折射率,这样在测量光纤长度时才能准确。
(4)测试点位选择应合理。目前,大部分OTDR测试接头损耗均采用5点法,在测试时,光标作为一点应定位在接头点上,其余4点应分别对应接头点两侧的光纤特性。这样接头测试才能准确。
3.光缆接头单向测试法
此种方法就是在接续方向的始端放置一台OT-DR,对所有接头点进行单向测试。
当中继段长度较短,光缆接头不多,如市话中继光缆.对接头衰减要求不很精确时,可以用OTDR从一端监视,指挥接续者调整接续器达到相对最佳值即可正式接续。例如,从下图观察到图内(c)点的波形出现小的“台阶”,衰减的大小可以由“台阶”的大小估计。这种方法精度不如比较法,但简便,只要一点监视两点配合,适宜于中继段衰减余量较大的光缆段施工,可增快进度。
4.光缆接头双向环测法
此种方法就是在接续方向的始端将两根光纤分别短接,组成回路,OTDR在接续开始点的前一点对所有接头点进行双向测试。由于增加了环回点,所以能在OTDR上测出接续衰耗的双向值,这种方法的优点是能准确评估接头的好坏。
由于测试原理和光纤结构上的原因.用OTDR单向监测会出现虚假增益的现象,相应地也会出现虚假大衰耗的现象.对于一个接头来说,用两个方向衰减值的数学平均数才能更准确反映其真实的衰耗值。光纤衰减常数的标准为:在1310nm波长上,衰减平均值应≤0.36dB/km,衰减最大值应≤0.4dB/km:在1-550nm波长上,衰减平均值应≤0.22dB/km,衰减最大值应≤0.25dB/km:光纤接续时,其双向平均接头损耗不得大于0.08dB。竣工后用光源和光功率计对全程进行双向测试,其衰耗值必须符合设计要求。并用OTDR双向进行检查后向散射曲线是否符合要求。
