(1)硬件电路
利用4位LED数码管显示电路，可以制成24小时或12小时循环显示的时钟电路，且该时钟可以由人工预置起始时刻，即电路插上电源后，可根据当时的实时时刻，如手机或电视屏上显示的时刻，进行人工校时，之后即可作时钟用；若不进行人工预置（校时），该电路就自动从00、00开始，以分为单位起始计时，此时，该电路可作人工守侯定时器。该时钟电路不显示秒，而是以分钟开始的显示。
该电路仍采用PIC16F84A芯片，当写入下面给出的程序后，即可作24小时时钟用。其使用方法如下：
插上电源，LED数码管显示00.00，按下K1键，数码管全灭，松开K1键，再按下K1键，数码管从0（分位）开始计数，到达指定的分钟显示时，放开K1键，又按K1键，时位显示，到达指定的时显示时，放开K1，时钟即按人工预置起始时刻工作，操作十分简单。
注意：如果预置时间的时位是从00开始而仅有分钟的有效值时，当预置分钟指定值后，仍要再按下K1键，使时位从00递增又回到00，时钟即可工作，否则时钟电路不会工作。
(2)24小时的时钟C程序

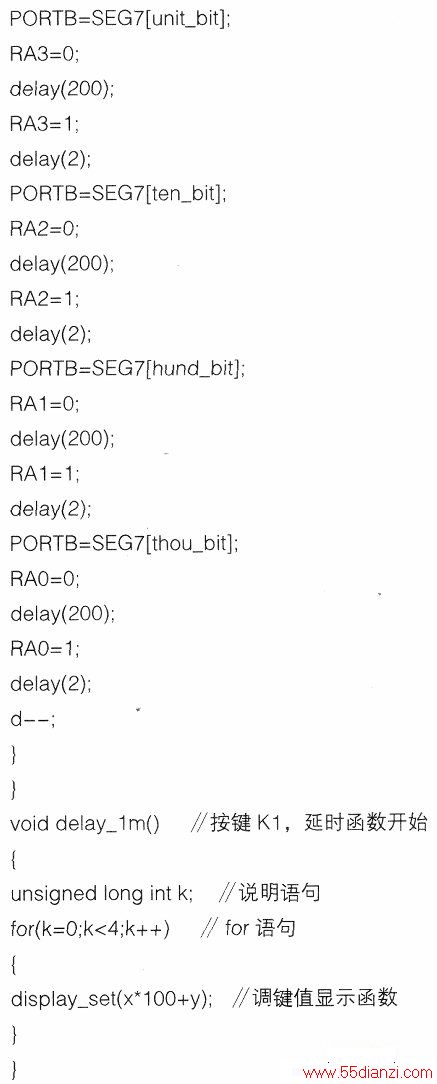

根据24小时时钟电路的功能，可绘出相关流程图，再由流程图编写出24小时的时钟C程序。该程序命名为pic0.5.c，其清单如下：
说明：
1）上述C程序，经piCC编译器编译，生成目标码．hex，即可用编程器将．hex程序烧写到pic16F84A芯片中，再制成24小时的时钟。该时钟与标准时间相比，仅慢1秒/周。略增、减本程序中的d值，可再校时。
2)初学者仔细查看程序中的注释，即可理解本C程序的编写原理。
