采用PIC16F1933单片机驱动4位段码式液晶屏

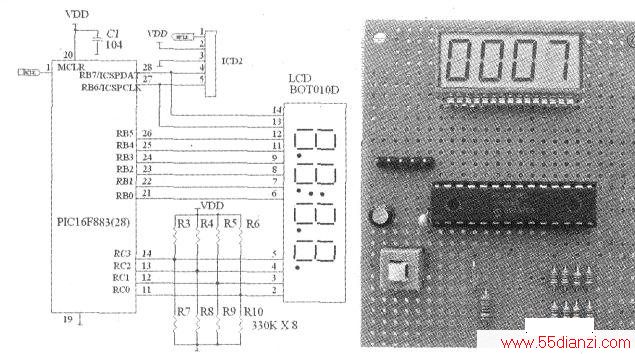

 　采用PIC16F1933单片机驱动4位段码式液晶屏硬件电路如下图所示：

　　PIC单片机PIC16F883驱动4位动态液晶屏BOT010D。
　　
　　本实验完成0-9999的计数显示。
　　
　　液晶显示要点：
　　
　　①需要显示的段加电压，不需要显示的段不加电压：
　　
　　②液晶显示特性给需要点亮的段位提供交流电压：
　　
　　③本实验采用1/2偏压，不亮的段位加上1/2偏压后也不会达到液晶的阀值，
