(1)AD数据采集程序说明
1)过程简单说明
使用C8051F32X片内10位AD进行256个数据(每个数据为10位，占2个字节)512字节的数据采集。
采用TIME2定时溢出触发启动AD转换方式。
在AD数据转换完成，AD结束标志位为1时，自动产生AD转换完成中断（C8051F32X中断10）。在中断服务程序中，将AD转换结果读到片内RAM中。在程序中表现为：将ADCOH、ADCOL存放到full函数中，设该函数上限为512，当fu11=512时，变量bLOCk_finish=l（初始状态和表1ADC控制寄存器ADCOCN功能说明fu11＜512时，block_finish=0)。此时，主程序中的while(block_finish)结束等待，进入下一部分程序。
AD数据采集结束后，再把采集的512个数据字节用IAP方式写入单片机flash的2000H～2200H中。
2)定时器2的工作设置和工作过程
使用TIME2定时溢出触发启动ADC进行数据采集转换时，设定时器2为16位自动加载方式；定时器控制寄存器TMR2CN（地址：C8H）在初始，化时设置为(C8H)=#OOH，其第3位=0时，设置定时器2工作在16位自动重装方式。
时钟为系统时钟的1/12=1MHz，时钟控制寄存器CKCON(8EH)设置为：(8EH)=#02H：。
TMR2RL是定时器2重载寄存器的低8位，设置为TMR2RL=65535-(SYSCLK/10000)=65535-100，即定时器2的溢出间隔时间为100/s。设TMR2=Oxffff，是立即重新加载值；TR2=1：置TMR2RN寄存器的位2(TR2)为1时，允许定时器2工作在定时器溢出启动AD方式。此时，定时器2开始工作。
说明：当TR2置1后，定时器2就循环工作在定时溢出启动AD方式状态。如要停止其工作，必须在程序中设置TMR2RN=#FBH。
3)AD工作方式设置和工作过程
设置ADCOCN（ADC控制寄存器）=#02H其2～0位设为02，置为定时器2溢出启动ADC转换方式。
设置电压基准寄存器REFOCN=#OBH，选Vdd为电压基准。
设置AMXOP=#OOH，选AD输入接口为Pl.0。
设AMXON=#1FH，选ADC负输入寄存器=接地，P1.0工作在单端模式。
要置P1.0口工作在模拟方式：PIMDIN=#XOH，P1.0要设置PISKIP=#XIH。
设：ADCOCF，ADC配置寄存器(BCH)=#OOH，选数据右对齐，SAR时钟=3MHz。
当设置ADCOCN寄存器的第7位ADOEN=1时；使能ADC开始转换工作。
ADC工作后，就不断的自动循环工作，除非ADOEN位被清零，才能令其停止工作。
设置EIE1(扩展中断允许1寄存器)=0X08，其位3置1时，允许ADOINT标志的中断请求。即使用ADOINT作为中断的握手标志。
此时，当AD转换完成，ADOINT自动置1后，产生ADC中断（C8051F32X单片机中断10）。
程序在进入中断服务程序中；将AD转换结果的10位数字分别放到：
tempstoragel<full>=ADCOH；tempstoragel<full+l>=ADCOL中，并清AD转换完成标志ADCINT=0，ADC转换采集的数据，不断地放到full函数循环的程序中，上限是512个字节。当full＜512时，变量block_finish=0，主程序main中的语句while(block_finish)在循环等待；当full=512时，变量block_finish=l，语句while(bIock_finish)进入程序的下一步。采满512个字节数据，数据采集结束。
此时，采集的AD数据是放在单片机的片内RAM中的。为了掉电后这些数据能够不丢失，还要将其用在系统编程的方式写到flash中去。
(2)AD数据采集流程

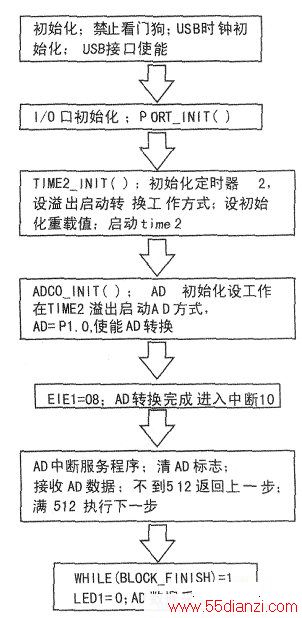

AD数据采集流程流程图如下图所示。

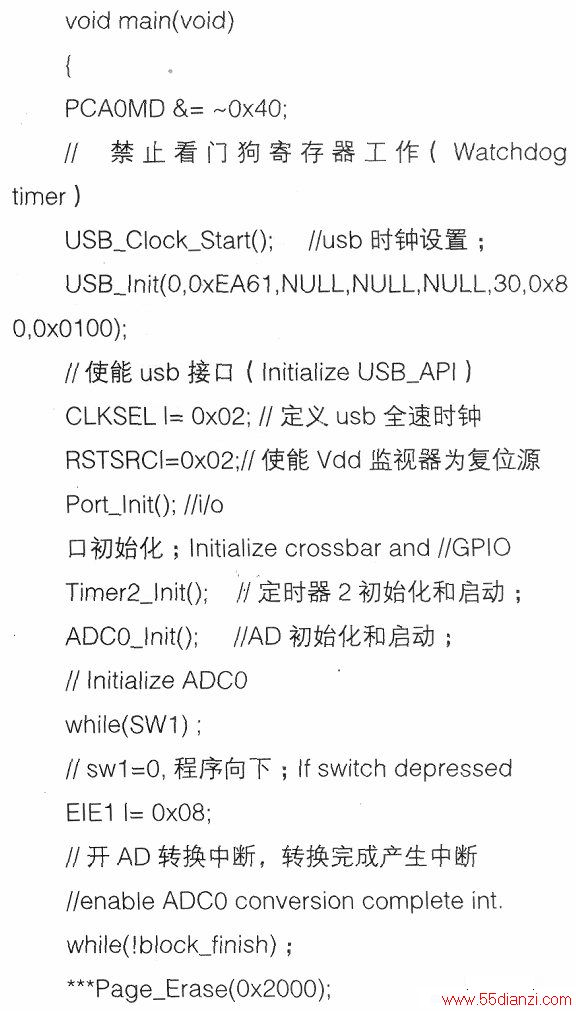

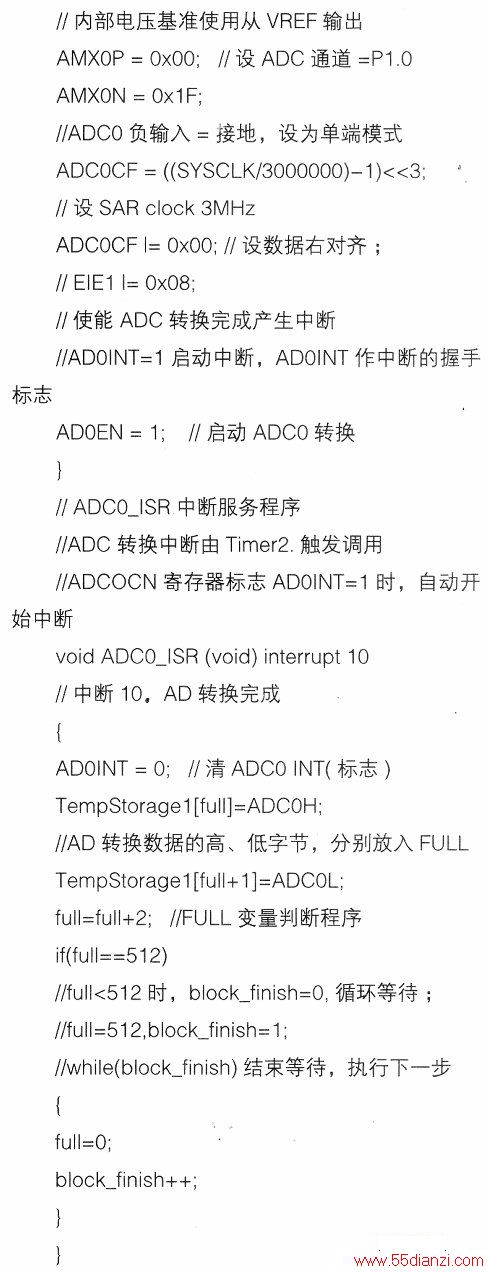

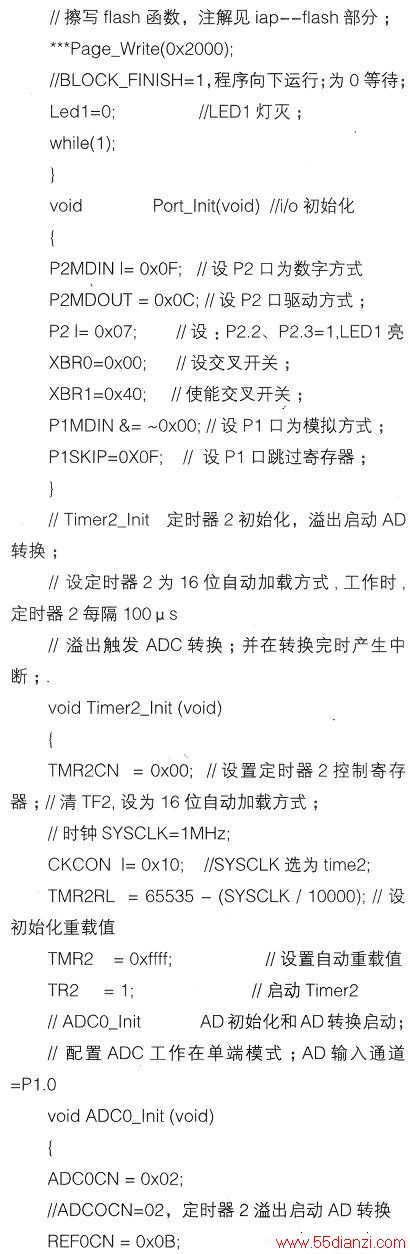

（3）C8051F32X单片机AD数据采集源程序
