基于CPLD的专用键盘接口芯片的方案设计

基于CPLD的专用键盘接口芯片的方案设计

点击数:7772 次   录入时间:03-04 12:00:14   整理:http://www.55dianzi.com   嵌入式系统-技术

在单片机应用系统中,存在多种形式的外部数据输入接口界面,例如RS-232C串行通信、键盘输入等[1,4] 。其中利用键盘接口输入数据,是实现现场实时调试、数据调整和控制最常用的方法。单片机的外围键盘扩展电路有多种实现方式,例如直接利用I/O接口线或外接8255A接口芯片,配合适当的接口管理程序,就可以实现外围键盘扩展功能。但是,在这些方法中,键盘扩展电路需要占用单片机的资源对按键进行监控和处理,这对要求高实时性处理的单片机系统是不现实的。

为了解决这一问题,可以使用专用键盘接口芯片(例如Intel8279) [2]来组建键盘子系统。然而,这类专用键盘接口芯片在使用灵活性方面尚有欠缺,尤其当用户需要实现某些特定功能时,其缺点更为明显。针对上述问题,本文提出一种利用复杂可编程逻辑器件(Complex Programmable LogIC Device,CPLD)设计技术[3]实现专用键盘接口芯片的方案。

1 系统原理

图1是单片机系统中键盘子系统的构成原理框图。其中键盘接口芯片KB-CORE是该子系统的核心部分,它应具备如下功能:第一,产生按键扫描时序,并进行硬件去抖动。如果有按键按下,实现按键编码、中断处理等功能。第二,可以区分处理数字键和功能键。数字键将由接口芯片暂存,而当功能键被按下时申请CPU中断处理;对多个按键同时按下,按一定的编码优先级处理。第三,提供与MCS-51系列单片机兼容的接口,单片机可以读取芯片中保存的数据或功能代码。第四,提供数据显示接口,可以直接驱动4位七段LED数码管,并进行动态扫描显示。
按键根据键盘子系统的服务对象拟设置了数字键(0~9)、功能键(ROW、COL、DAT)、清零键(CLR)共14个,排成4×4的矩阵,有两个未定义。


2 专用键盘接口芯片功能结构设计

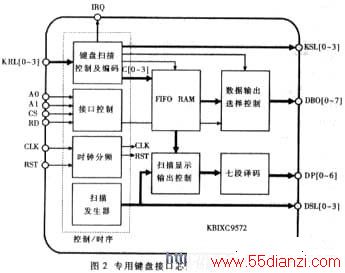

根据上述专用键盘芯片KB-CORE的功能要求,图2示出本芯片内部应有的结构框图。其工作原理如下:(1)键盘扫描控制及编码电路中内含一个环形计数器。该计数器计数输出至KSL [0~3]端作为键盘扫描信号。每当扫描信号发生变化时,键盘扫描控制器从KRL[0~3]端读入某一行按键的状态信号。如果没有按键被按下,则扫描下一行;如果有按键被按下,则控制器锁定被扫描行,并延迟约10ms去抖动,然后再次扫描被锁定行以确定按键是否误读。如果按键被证实按下,则一直等待直至用户松开该键。与此同时,数字键码将被保存到先进先出存储器,功能键则直接产生中断请求信号IRQ,通知CPU读取键码DBO[0~7]。(2)FIFO RAM中数据容量为16位。每4位对应一个字形符,所以七段LED数码管需要4位。(3)扫描发生器一方面产生LED的位选信号DSL[0~3],另一方面产生扫描显示输出控制电路的位数据选通信号。扫描显示输出控制电路根据位数据选通信号读取FIFO RAM中相对应的数据,然后送七段译码电路输出DP[0~6]驱动LED显示屏的段选信号电极。(4)接口控制电路一方面用来识别CPU的读时序;另一方面用来对地址信号线A1A0译码,实现对输出数据的选择。若A0A1="00",则输出FIFO RAM中的低字节数据;若A0A1="01",则输出FIFO RAM中的高字节数据;若A0A1="10",则输出控制数据(表明ROW、COL、DAT中哪一个被按下);若A0A1="11",则不输出FIFO RAM中的任何数据。


3 专用键盘接口芯片核心部分的状态描述与实现

为了实现上述专用键盘接口芯片功能结构,利用可编程逻辑技术对各个功能块进行逻辑时序描述和实现。由于键盘扫描控制和去抖的逻辑时序设计较复杂并具典型性,因此下面将对键盘扫描控制和去抖部分的设计思想进行介绍。
