在很多嵌入式设备中，一个设计良好的桌面是最重要的人机交互方式；在一些消费电子产品中，一个好的桌面可以让用户具有更好的使用体验，操作更方便。与桌面PC的一些重量级的3D桌面相比，本文所讨论的图片滑动3D桌面属于轻量级桌面，占用资源很少，是一个完全的应用程序。目前，在一些高端手机上已经采用了这种桌面方式，用户可以通过触摸屏等设备轻易地访问应用程序。图1是图片滑动3D桌面的一种。
实现如图1所示的3D桌面，传统方案需要借助于OpenGL来实现这种3D效果，但是在嵌入式设备中资源较紧张，难以完美地支持OpenGL.因此，采取了QT来实现，并且在开源项目pICtureflow的基础上进行移植修改。

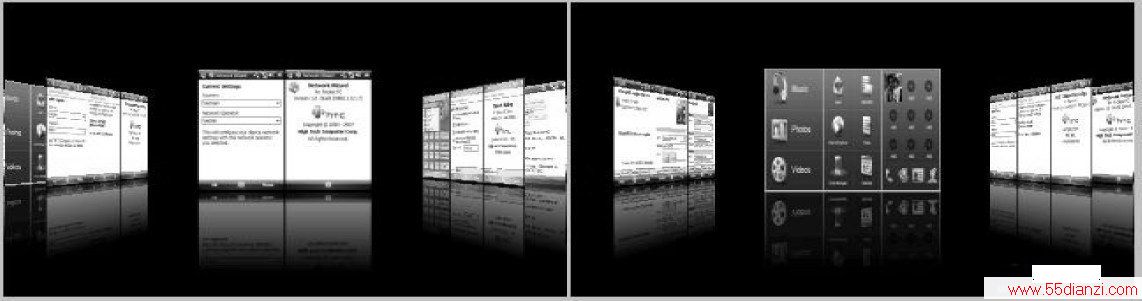

图1 图片滑动3D桌面
1 QT简介
QT是一个跨平台的C++图形用户界面库，由奇趣公司出品，支持所有Unix系统和绝大部分版本的Windows平台。QT具有优良的跨平台特性和丰富的API函数，支持2D/3D图形渲染。
2 开源项目pictureflow
pictureflow是一个基于QT编写的开源项目，可以用3D的效果来动态显示图片，经过渲染之后，每张图片均显示成带有倒影的3D图片。pictureflow的渲染算法非常精简，易于移植，再加上QT本身的跨平台性，因此可以运行于不同型号的手机平台或者其他手持设备之上。它具有快速响应，无需浮点操作、OpenGL以及3D硬件加速等特点。
2.1 系统框架
pictureflow 主要由类SlideInfo、PictureFlowSTate、PictureFlowAnimator和PictureFlowSOFtwareRenderer构成，如图2所示。其中每个SlideInfo实例对应着一张图片，包含了图片的偏转角度和坐标等信息；PictureFlow-State记录了所有图片的信息；PictureFlowAnimator包含图片的移动功能实现；PictureFlowSoftwareRenderer实现了对图片的渲染。PictureFlowPrivate类含有4个指针，分别指向了上述3个功能类和1个定时器；而Picture-Flow类是作为整个系统的接口类，维护着所有的页面集合以及事件的响应。

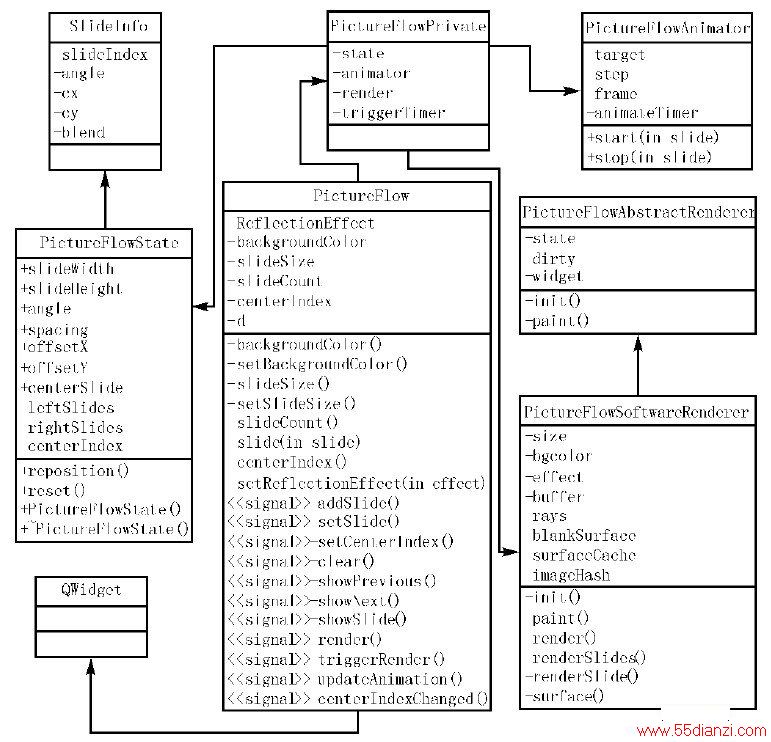

图2 pictureflow系统类图
