3．3 通过触摸屏进行界面操作

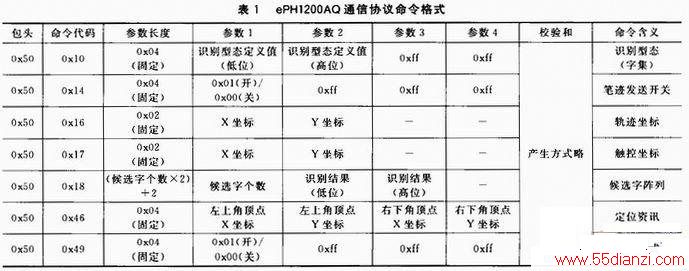

通过触摸屏进行界面操作时，手写识别微控制器ePH1200AQ将手写的轨迹封包后发送到单片机的串口1。操作过程中的数据主要包括输入汉字时，识别输入的笔画，向单片机发送候选字；画图时，实时发送屏幕触点的坐标；触控时，发送触控点的坐标。ePH1200AQ的通信协议命令格式如表1所列。
表1中的识别型态命令(0x10)的识别型态定义值定义了可以识别的字集，包括汉字一／二级字库、大小写英文字母、数字、符号、预设手势、平假名和片假名。
ePH1200AQ与单片机串口1通信，发送的是命令封包，需要考虑封包的帧定位，确定封包的包头和包尾。表1中的命令格式中，封包长度最长的命令为“发送候选字阵列”命令(命令代码为0x18)，ePH1200AQ发送的候选字个数最多为10个，每个候选字为两个字节的数据，该命令的最大长度为25字节，可创建一个具有25个元素的数组(UARTl_RX_buffer[25])作为命令缓存。
结语
本文设计了一种以C8051F120作为核心处理器的嵌入式彩色图形显示系统，其突出的优点是实时性强、接口电路简单、可扩展性强。该系统集成度高，携带方便，实用性强，在很多领域都具有应用性，具有一定的研究和应用价值。
