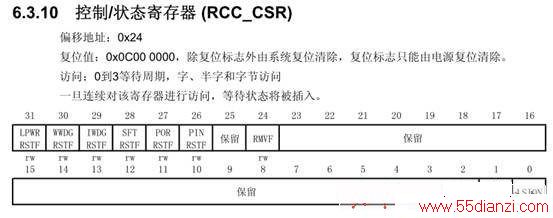

调试时不太容易区分，以下是某次调试中截到的RCC_CSR数据。
6.1.2 电源复位
当以下事件中之一发生时，产生电源复位：
1. 上电/掉电复位（POR/PDR复位）
2. 从待机模式中返回
电源复位将复位除了备份区域外的所有寄存器。（见图3）
图中复位源将最终作用于RESET管脚，并在复位过程中保持低电平。复位入口矢量被固定在地址0x0000_0004。更多细节，参阅表36。
检测可以是否上电/掉电复位可以用以下的函数：

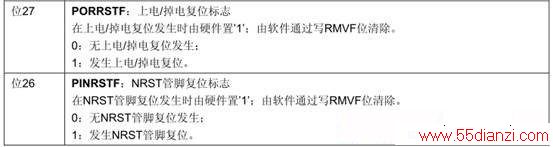

RCC_GetFlagStatus（RCC_FLAG_PORRST）

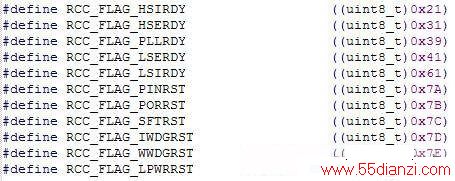

其中RCC_FLAG_PORRST也可以被替代成以下的一些符号，以检测不同的内容：
**************************************************************************
5． 如果必须要人为地令备份域复位（所有数据都被清零），那么有两种方法：
a） 软件复位（操作RCC_BDCR中的BDRST位产生。）；以下是RCC_BDCR中相关的内容：

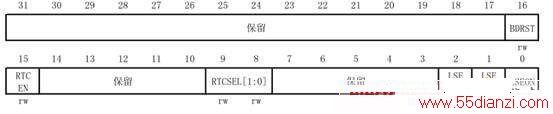

6.3.9 备份域控制寄存器 （RCC_BDCR）
b） VDD和VBAT均掉电，那么在VDD或都VBAT上电时将引发备分域复位（这是为了保护数据的完整性？）
6． 数据寄存器究竟是哪些呢？
那么在STM32提供的库里又是如何来用这些寄存器的呢？我们找一找，在stm 32f10x_bkp.c中，代码如下：
/**
* @brief Writes user data to the specified Data Backup Register.
* @param BKP_DR： specifies the Data Backup Register.

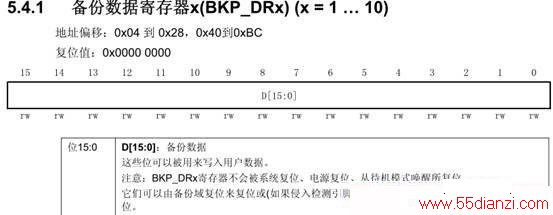

* This parameter CAN be BKP_DRx where x：［1， 42］
* @param Data： data to write
* @retval None
*/
void BKP_WriteBackupRegister（uint16_t BKP_DR， uint16_t Data）
{
__IO uint32_t tmp = 0;
/* Check the parameters */
assert_param（IS_BKP_DR（BKP_DR））;
tmp = （uint32_t）BKP_BASE;
tmp += BKP_DR;
*（__IO uint32_t *） tmp = Data;
}
即只需要提供两个参数，第一个是BKP地址，第二个是数据，两个都是16位的数据。第二个参数没有问题，第一个参数如何提供呢？看例子中的代码：
/**
* @brief Writes data Backup DRx registers.
* @param FirstBackupData： data to be written to Backup data registers.
* @retval None
*/
void WriteToBackupReg（uint16_t FirstBackupData）
{
uint32_t index = 0;
