STM32学习手记:数据的保存与毁灭

STM32学习手记:数据的保存与毁灭

点击数:7833 次   录入时间:03-04 11:44:39   整理:http://www.55dianzi.com   嵌入式系统-技术

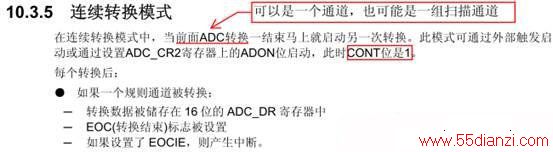

  而这个问题在其他两个地方也没有说得清楚(见下图):


  我们前面讨论了说连续转换是针对一组转换而言的,所以这里所谓的:每个转换后EOC标志被设置,究竟是一组转换结束后呢还是一个通道结束后呢?不明确。

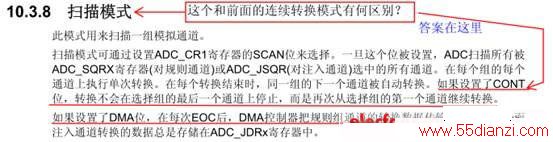

  而在扫描模式是这么说的(见下图):


  这里仅说到:如果设置了DMA位,在每次EOC后…,而并没有说到什么时候会有EOC产生?是所有扫描结束还是每个通道转换结束?

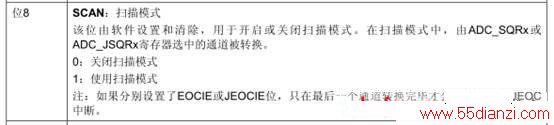

  而关于SCAN位又有这样的说明(见下图):


  注意最后的注:如果分别设置了EOCIE或JEOCIE位,只在最后一个通道转换完毕才会产生EOC或者JEOC中断。

  对这一行话的理解同样会有歧义:究竟是只在最后一个通道转换完毕才产生EOC或者JEOC呢,还是每个通道转换时都产生EOC或者JEOC,但是仅在最后一个通道转换完毕时的EOC/JEOC才会引发中断?

  手册上说得清楚,手册不保证正确,有问题可以找英文原版……可怜我,如果汉语语法也搞不清楚,那么英语语法岂非更头大?看来非得进修个英文六级再来学啦。

  还好,我们还能做实验验证。经验证,我认为应该是每次通道转换时都有EOC产生,并且这个EOC可以触发DMA事件。但是毕意自己验证的不能保证一定理解正确,所以啰啰喽喽写了这么多。

  (4)为了要使用内置的温度传感器,得要先打开温度传感器(同时也打开了内部REF测量通道),数据手册上说是设置ADC-》CR2中的TSRVEFF位。这个位当然可以写个代码自行设置,不过我们现在是用库编程,那就遵守纪律,找到相应的库函数吧。

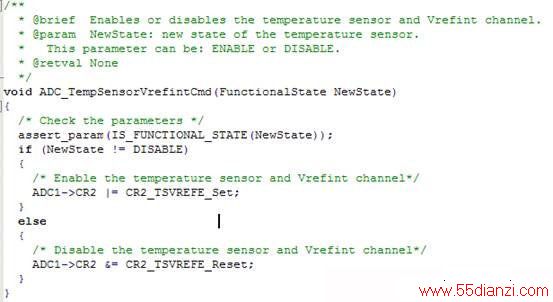

  打开stm32f10x_adc.c,用尽一切手段找,在这里(见下图):


  根据上次的解读,我们已知FunctionalState相当于是一个“位”变量,它只能取Enable和Disable两个值之一。

  所以,main.c中加入这样一行:

  ADC_TempSensorVrefiNTCmd(ENABLE); //开启温度传感器及Vref通道

  (5)选定待转换组中的通道,并设定转换顺序,转换时间

  ADC_RegularChannelConfig(ADC1, ADC_Channel_16, 2, ADC_SampleTime_239Cycles5);

  /* 设置ADC1的Channel15通道在转换序列中第 2 个进行转换,转换时间设定为239.5个周期

  */

  这一段中的第一个参数是指定由ADC1转换器转换,因为温度传感器接在这个转换器的第16通道上,第二个参数显然就是选定第16通道了,而第三个参数2是说这个通道第二个转换;第四个参数是设定采样时间。

  说到采样时间,又要多说几句了。

  ADC1转换器的时钟是ADCCLK,这个时钟是由APB2时钟经过分频器而得到的,由于代码中没有对预分频器进行设置,所以用默认值2分频,所以ADCCLK的时钟是36M。

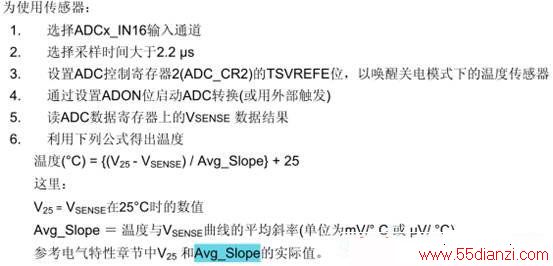

对于温度传感器的使用,数据手册中这么样写(见下图):


  看第2条,即要求采样时间大于2.2us,那么我们只能取最大的采样周期239.5了。因为再低一档的就是71.5个周期,这是无法满足要求的。

  但是说到这里,又出来问题了,就在紧挨着这段话的上面有这么一段(见下图):


  也就是它要求采样时间是17.1us,这这岂不是明显不相符?

  先标志于此,稍后查资料或做实验来验证。

  (6)设置DMA通道,将转换得到的数据保存到SRAM中去。

  vu16 ADCConvertedValue[2]; //定义一个2个字的数组,用来保存数据

  DMA_InitStructure.DMA_MemoryBaseAddr = (u32)&ADCConvertedValue[0];

  //设定SRAM中的起始地址

  DMA_InitStructure.DMA_BufferSize = 2; //2个字节

  DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;

  //使用内存地址自增模式

  ……

  其他的不多写了。这样,2个通道的测试数据分别被保存到ADCConvertedValue[0]和ADCConvertedValue[1]中去了,只要读出这两个单元中的值,就可以分别得到PC5(ADC_Channel15)上外接电位器的分压值和内部温度传感器的值了。

  (7)第17通道Refint

  在片内有一个片内基准,连接到ADC1的Channel17上,开始我以为,可以利用这个通道来做校准工作,但是看一看数据手册,我知道没戏了。

  居然从1.16变到了1.24V。

  而我实测的结果更令我叹息,开空调吹一下板子,实测的数值是1470,其时温度大概是在25度左右,空调一停,几度的变化,结果变成了1475,再试,我拿着板子对着空调出风口一阵吹,数值变到了1465.(其时温度值为从1700变到1753)虽然基准电压值的变化远没有温度值变化大,可…。一个是基准,一个是传感器啊。看来,非得用外部基准不可了。我的板子上VREF并没有用基准源,是通过一个简单的滤波电路接到VCC上的,这个基本上还算稳定,说明那个低压差稳压集成电路AMS1117的温度特性还是不错的。
