STM32学习手记:数据的保存与毁灭

STM32学习手记:数据的保存与毁灭

点击数:7833 次   录入时间:03-04 11:44:39   整理:http://www.55dianzi.com   嵌入式系统-技术

  最后,报告一下测试结果

  (1) 室温下读到的温度传感器的输出为1700。

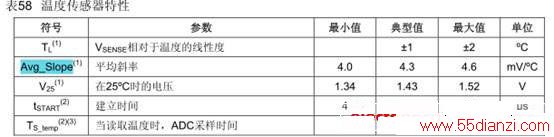

  要将其转换成温度,还要找张表:(见下图)


  由于该表都是用电压来表示的,所以要将1700转换成电压值。

  (1686/4096)*3.3=1.3583

  那么温度就是:

  T=(1.43-1.3583)/4.3*1000)+25

  =14.03+25

  =39度

  (2)拿电吹风来,一阵吹,读数变为1550

  电压值:(1550/4096)*3.3=1.2488V

  再次计算:

  T=(1.42-1.2488)/4.3*1000+25

  =42.1+25

  =67.1度

  (3)开空调吹,读数变为1730,这个就不计算了,但是可以肯定数值变化趋势是对的了。

  从第一个39这个值来看,测温的大体范围是对的,因为我在室内,估计当时的温度可能会有33~34度左右,这个39差了很多,原因:(1)V25和Avg_Slope都是取的中间值,这个未必对;(2)测量值和电压没有精确对照测量,估计误差也比较大。(3)是否与采样时间有关系?这个还要验证。

  因此,如果某个应用中只是单独测温的话,这两点都要注意,要在生产后有个修正的表格,否则误差会比较大。






www.55dianzi.com

三、外部引脚中断使用

  这里描述的仅仅只是诸多可能性中的一种,并不表示以下内容全部正确,因为Contex的中断和8位单片机的相比,真的是太复杂了。

  我想要实现的功能

  PD0,PD1,PD2作为输入管脚,使用它们的下降沿触发,分别令PD8,PD9,PD10管脚上的电平取反。

  实现的过程

  (1)管脚配置:这个不复杂,分别把PD0…PD2配置成Float Input,将PD8…PD10配置成推挽输出即可,这里不再写出源代码。

  (2)外部中断线配置:

  这里需要说明,在STM32内部有19条外部中断线,但是它们并不完全确定连接到哪些位置。其中EXTI0线可以和以下这些引脚连接:


  其他的就不一一列举了,16条线分别可能和一组I/O中的16条引线连接在一起。这是通过EXTIO[3:0]这组寄存器来设置的。那么用STM32的库编程的话,库函数是什么,在什么位置呢?(以 3.1.2库为例)

  设置管脚与中断线连接的函数不在stm 32f10x_exti.c中,而是在stm 32f10x_gpio.c中。

  void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PINSource)

  {……

  }

  参数是两个字节型变量,分别指定端口,及端口中指定的管脚,这些当然也是有预定义的。这些预定义在stm 32f10x_gpio.h头文件中。

  下面给出的例子:

  /*把PORTD 0,1,2三条引脚与EXT0,1,2分别相连*/

  GPIO_EXTILineConfig(GPIO_PortSourceGPIOD, GPIO_PinSource0) ;

  GPIO_EXTILineConfig(GPIO_PortSourceGPIOD, GPIO_PinSource1) ;

  GPIO_EXTILineConfig(GPIO_PortSourceGPIOD, GPIO_PinSource2) ;

  看了例子,如果要配置其他的管脚,应该可以依葫芦画瓢了。


  这样19条外中断线就清楚了。
