至此，配置工作完成。

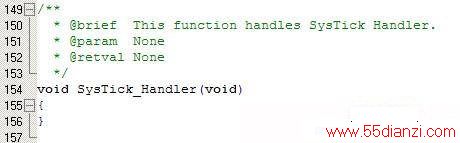

随便找个st的例子程序，打开stm 32f10x_it.c可以看到里面已先写好了一些中断处理程序，如：

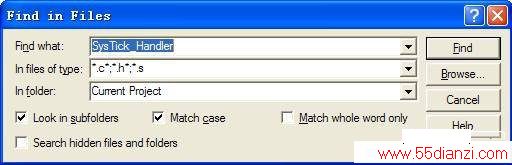

如果是51单片机的话，会有个关键字：interrupt 后加个数字来说明究竟是哪一级中断，这样，中断函数的名字可以随便起。可是，这里看来，这些函数就像是普通的函数，并没有什么特别的，那么我们要增加的3个中断处理函数起什么名字呢？这回用到的工具是：Fined in File，就是下面的对话框：

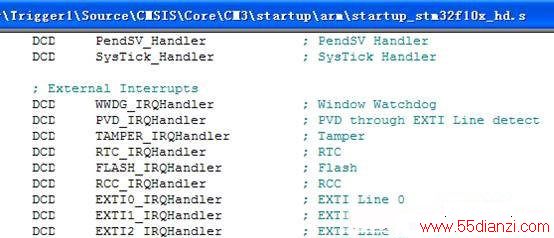

以SysTick_Handler为关键字在文件中搜一下，找到线索了，原来在这里：
那么我们在stm 32f10x_it.c中写上：
void EXTI0_IRQHandler（void）
//这个就是处理外中断线0（目前连到PD0上）中断的代码的
{ /* Clear EXTI0 bit */
EXTI_ClearITPendingBit（EXTI_Line0）; //0.17US
GPIO_WriteBit（GPIOD， GPIO_Pin_8， （BitAction）（1 - GPIO_ReadOutputDataBit（GPIOD， GPIO_Pin_8）））; //0.5US
}
余者不多言，相差无几。
至此，该解决的问题都已解决，下面就运行一下，看一看效果了。

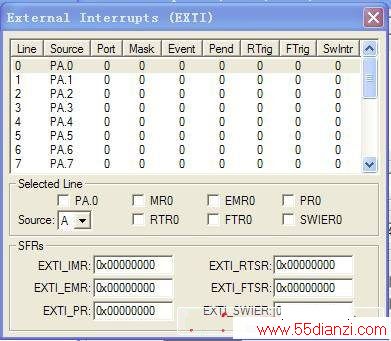

进行软件仿真，打开Peripherals-》External Interrupt，可见下面的图：

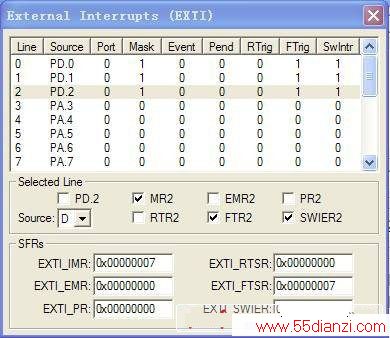

单步执行到所有设置代码完成，可以看到变成这样：
这里的变化，对照着数据手册上的变化，可以一一解读，并不困难，这里就不再说明了。
接下来的软件仿真和硬件测试都能够达到当初的设计目标，但程序是否最优，是否存在着不合理之处，很不好说，因为STM32的中断实在是够复杂的。这个留着后面继续学习的螺旋式上升中提高吧！
四、数据的保存与毁灭-BKP功能
通过STM32库自带的例子来做，就是这个：
通过研究，大体明白了BKP的功能，简述如下：
1． BKP可以用来保存数据
BKP中包括了42个16位的寄存器，共可保存84字节的内容，它们由VBAT的供电来维挂。
2． BKP内保存的数据可以被毁灭（如果有人希望恶意得到这些数据的话，令其丢失比保护数据更重要）。STM32提供了一种称之为TAMPER的机制来完成。中文译为“侵入检测”，这需要占用一个外部引脚（PC13）。
3． 如果不用侵入检测功能，那么这个外部引脚可以用作RTC校准功能，这个稍后再研究。
4． 当有系统复位/电源复位/待机模式下被唤醒这三种情况时，BKP中的值不会丢失或被复位。
先回来研究一下STM32的复位机制。以下是数据手册的相关部分。
6.1 复位
STM 32F10xxx支持三种复位形式，分别为系统复位、上电复位和备份区域复位。
6.1.1 系统复位
系统复位将复位除时钟控制寄存器CSR中的复位标志和备份区域中的寄存器以外的所有寄存器
当以下事件中的一件发生时，产生一个系统复位：
1.NRST管脚上的低电平（外部复位）
例如：按下板子上的RESET按钮就产生一个外部复位（属于系统复位）
2.窗口看门狗计数终止（WWDG复位）
3.独立看门狗计数终止（IWDG复位）
4.软件复位（SW复位）
5.低功耗管理复位
可通过查看RCC_CSR控制状态寄存器中的复位状态标志位识别复位事件来源
