电阻测温原理
热敏电阻是一种新型半导体感温元件,具有灵敏度高、体积小、寿命长的优点。热敏电阻可分为正温度系数和负温度系数两种类型。
负温度系数热敏电阻具有负的电阻温度特性,当温度升高时,电阻值减小;当温度降低时,电阻值增大,其阻值棗温度特性曲线如0所示。热敏电阻的阻值棗温度特性曲线是一条指数曲线,非线性较大,在实际使用中要进行线性化处理,但比较复杂,一般只使用线性度较好的一段(如图所示ab段)。如果测出热敏电阻的阻值,就可以间接的算出对应的温度值。
温度特性曲线
硬件电路
用热敏电阻测温的硬件连接见0。将热敏电阻RT与固定电阻R串联,接3.3V电源,当温度改变时,RT阻值改变,其两端的电压随之改变,测量两端的电压,通过以下公式求得温度值: T=T0-KVT
其中:
T-被测温度
T0-与热敏电阻特性有关的温度参数
K-与热敏电阻特性有关的系数
VT-热敏电阻两端的电压
此例中选用负温度系数热敏电阻MFD-502-34,其线性化较好的一段是在-20℃~80℃。

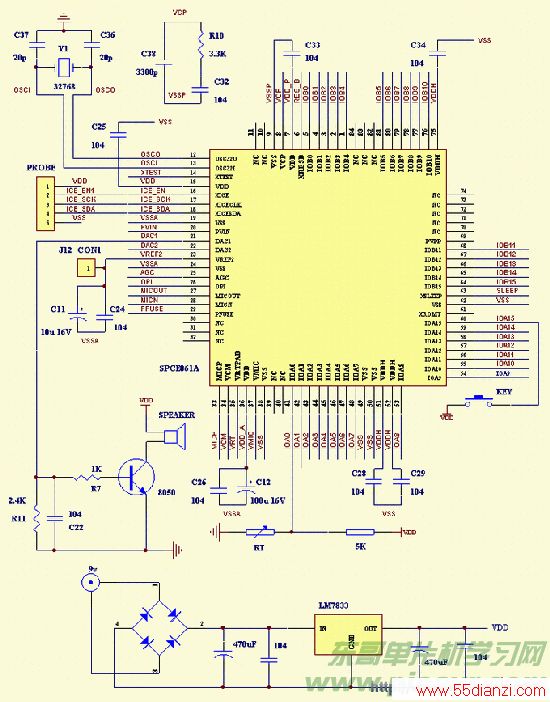

硬件连接图
固定电阻R阻值的选取:
MFD-502-34型热敏电阻线性化较好的一段是在-20℃棗80℃,为了在最高温度和最低温度时使被测信号基本接近满量程值,采取线性区域内中间某一点温度的阻值作为固定电阻的值。它们分压后,AD的输入电压是AD的输入电压范围一半。在25℃时热敏电阻的阻值为5KΩ,所以选取固定电阻R的值为5KΩ。
在-20℃时热敏电阻的阻值为37.399KΩ,热敏电阻两端电压VRT=2.9V,接近A/D输入电压的上限3.3V;在80℃时热敏电阻的阻值为0.796KΩ,热敏电阻两端电压VRT=0.45V,接近A/D输入电压的下限0V。
在温度线性化较好的区域内SPCE061A的A/D值都没有达到极限值。按照0接法时,T0=76,K=0.1022,根据以上公式和参数,测出热敏电阻两端的电压就可以求出被测温度。
A/D转换程序:
.publIC _ReadAD
_ReadAD: .proc
R2=4
R3=0
TestLoop:
R1=[P_ADC_MUX_Data]
R1=0x8000
TempConverLoop:
TEST R1,[P_ADC_MUX_CTRl]
JZ TempConverLoop
R1=[P_ADC_MUX_Data]
R1=R1 LSR 4
R1=R1 LSR 2
R3+=R1
R2-=1
JNZ TestLoop
R3=R3 LSR 2
R1=R3
retf
.endp
温度计算及语音播报部分程序:
//进4转换
//进AD转换
//转换H
//读AD转换
