1 引言
在土木工程中，许多大型的桥梁和大坝都是采用现场浇注的钢筋混凝土结构。在此类工程中混凝土浇注以后，由于水泥的水化热作用，混凝土内温度将逐渐上升，混凝土厚度的差异导致不同的温升，形成温度梯度并产生温度应力。与外力作用于结构时引起的应力不同，混凝土的温度应力是由变形引起的；混凝土的导热性能较差，浇注初期其强度和弹性模量都较低，温度变化引起的变形不明显。随着龄期的增长，混凝土的强度和弹性模量提高，对混凝土变形的约束越来越大，以致产生很大的拉应力，当混凝土的抗拉强度不足以抵抗这种拉应力时，开始出现温度裂纹。这将严重影响土木工程的质量，所以很有必要对混凝土浇注后的一段时期内的温度参数进行监测，可为其合理的浇注和养护提供可靠的数据。采用凌阳科技公司的高性能 SPCE061A 型 单片机 、美国DALLAS公司的 DSl8B20 型传感器、SPRl024型大容量存储器、1602型液晶显示构成一种适用于土木工程温度的智能化监测装置。
2 SPCE061A的特性
2.1 SPCE061A简介
SPCE061A是凌阳科技公司生产的一款性价比很高的16位单片机，该单片机具有8路10 位ADC，2路10位DAC，只需外接功率放大器(SPY0030A)即可完成语音的播放。另外，凌阳16位单片机易学易用，具有一套高效率的指令系统和集成开发环境。在此环境中，支持标准C语言，可以实现C语言与凌阳汇编语言的互相调用，为软件开发提供了方便的条件。

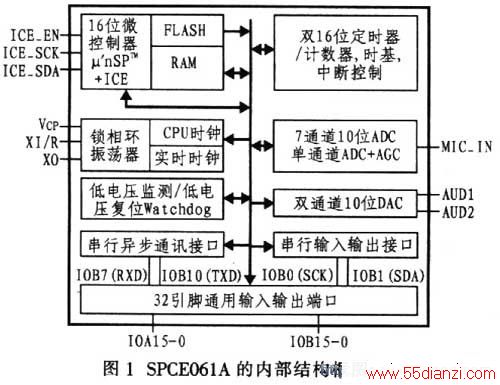

SPCE061A内部还集成了1个ICE(在线仿真电路)接口，对其进行编程、仿真非常方便，而且ICE接口不占用芯片上的硬件资源，结合凌阳科技公司提供的集成开发环境(μ’nSPIDE)，可以利用它对SPCE06lA进行真实的仿真；而程序的下载(烧写)也是通过该接口进行的。图1示出SPCE061A型单片机的内部结构框图。
2.2 SPCE061A的特性
3 系统硬件设计

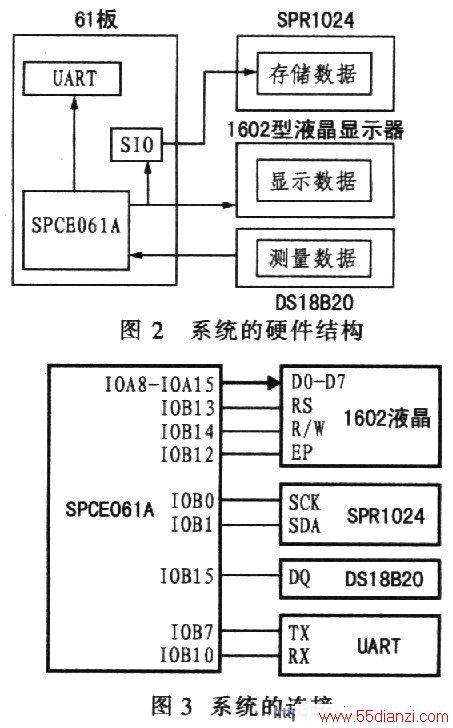

该系统是由一个SPCE061A精简开发板(61板)、DSl8B20型l-Wire数字温度传感器、SPRl024型128 Kx8 bit Flash、1602型液晶显示器和外扩UART串口电平转换电路组成，可以实现温度的测量、显示、存储与PC通信等功能。此系统以SPCE061A为核心，其硬件结构框图如图2所示，SPCE06lA与其他器件的连接如图3所示。
4 系统软件的设计
4.1 主程序的设计
主程序流程如图4所示。主函数比较简单，在程序开始后将系统时钟调到24.576 MHz，程序中控制1602型液晶显示器与 DSl8B20 需要严格的读写控制时序，其中软件延时就是按照这个时钟计算的。然后初始化I/O端口，打开2 Hz中断，为定时lOmin做准备。调用开机显示界面，在液晶1602上显示所需字样，持续一段时间，重新初始化1602，初始化SIO和UART，为使用SIO和UART做准备。然后进入循环，调用测温函数测温，调用显示函数显示，调用发送数据函数发送数据，判断是否为设定的时间(10 min)，如果是，调用存储函数存储数据；如果不是，直接执行下一步清看门狗操作，然后继续循环。
4.2 子程序的设计
4.2.1 温子程序

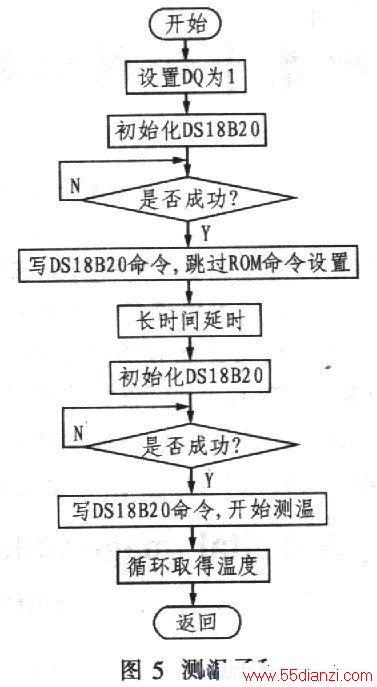

测温时首先设置DSl8B20的DQ为高电平，然后初始化DSl8B20，DSl8B20接收 单片机 的命令，为了简单起见，这里跳过ROM命令设置匹配过程，然后再次初始化DSl8B20，启动测温，然后保存温度并返回。DSl8B20的驱动程序可以参考DSl8B20的读写时序图进行编程。测温子程序如图5所示。
4.2.2 显示子程序
测得温度后，将温度数据转换为十进制数的温度表示，再通过查表(在C语言中是一个数组，参考Display函数中的Data[101]数组)调用1602显示在液晶上，数据处理类似于由二进制转换为十进制，再由十进制转换为ASCⅡ码，读者可以参考相关的说明。
4.2.3 存储子程序
调用SPR1024的用户函数，完成存储功能，存储的数据没有经过转换，只是将温度数据分为高低字节分两次存储。
4.2.4 UART通信子程序
通信子程序采用查询的方法，数据格式为先发数据oxAA，然后是温度数据的高字节和温度数据的低字节，最后是0x55结束。
4.2.5 中断的处理
在程序中打开2 Hz的中断作为计时使用，设置全局变量g_Minl0为计数器，每进入中断1次计数器加1。在主函数中判断是否到达预定值(10 min)，如果达到，计数器清0，重新开始计数。
5 结束语
该智能化温度监测仪将单片机和大规模集成电路技术应用于土木 工程测试中。在混凝土水化热温度监测、钢结构表面温度监测、大型机械设备温度监测以及粮食、仓储系统的温度监测中取得成功的应用。它的成本低，布线简单，使用维护方便，可以覆盖几乎所有的中低温测量场合。
