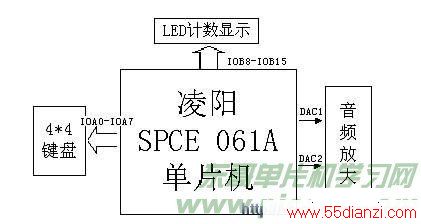

图一 整体框图
我们知道，声音的频谱范围约在几十到几千赫兹，若能利用程序来控制 单片机 某个端口的“高”电平或低电平，则在该端口上就能产生一定频率的矩形波，接上喇叭就能发出一定频率的声音，若再利用延时程序控制“高”“低”电平的持续时间，就能改变输出频率，从而改变音调。乐曲中，每一音符对应着确定的频率，这个小制做是采用凌阳SPCE061A的DAC输出来实现，具体做法是，先建立一个有两百个数据的音频数据表，当按不同的按键即以不同的频率往DAC上送数据，从而达到输出不同音符的目的，为了达到电子琴的效果，当然还得在程序方面稍作修饰了，整体框图如图一所示。下面将就具体硬件电路和程序作一一说明。
硬件电路设计
键盘控制电路：
在这里采用矩阵式排列键盘，如图二所示，这样可以合理应用硬件资源，把16只按键排列成4*4矩阵形式，用一个8位I/O口控制如图所示。把键盘上的行和列分别接在IOA0~IOA3和IOA4~IOA7上。

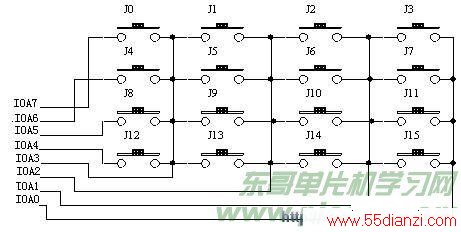

图二 按键控制电路
先置IOA0~IOA3为带数据缓存器的高电平输出，置IOA4~IOA7为带下拉电阻的输管脚，此时若有键按下，取IOA4~IOA7的数据将得到一个值，把此值保存下来，再置IOA4~IOA7为带数据反相器的高电平输出，置IOA0~IOA3为带下拉电阻的输入管脚，此时若键仍没弹起，取IOA0~IOA3的数据将得到另一个值，把这两个值组合就可得知是哪个键按下了，再通过匹配得到键值，实际上在这个小设计中只用到了8个按键，但考虑到为广大电子爱好者自由发挥预留了八个按键，您可以自己设计加入别的音符或是别的好玩的啊。
音频放大电路：

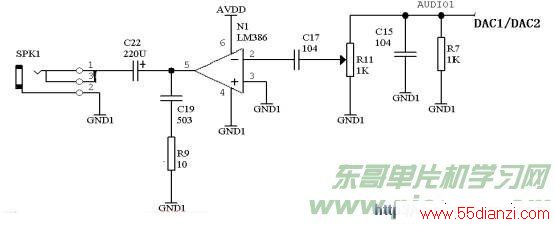

凌阳SPCE061A 单片机 自带双通道DAC音频输出， DAC1、DAC2转换输出的模拟量电流信号分别通过AUD1和AUD2管脚输出， DAC输出为电流型输出，经LM396音频放大，即可驱动喇叭放音，放大电路如图三(只列出了DAC1,DAC2类似)。在DAC1、DAC2后面接一个简单的音频放大电路和喇叭就能实现语音播报功能，这为单片机的音频设计提供了极大方便，音频的具体功能主要通过程序来实现。
