人类科技的发展总是离不开以人为本这一永恒的主题，家庭日用品更是被人们设计的越来越人性化，越来越便于使用。
例如电视机由最初的转动旋钮来选择频道、调节声音，发展到现在的只用一个无线红外遥控器就可以完成所有的操作功能。
但所有的家电产品无论是否具有“遥控”功能，还都需要人手动控制。那么能不能做到“君子动口不动手”呢?本文介绍用凌阳单片机61A板设计并制作的一套基于语音识别技术的声控智能家居系统。该系统无需对现有电器进行大规模的改动，即可与之连接，实现语音控制。
本系统实现的功能包括三个部分，第一部分是用语音控制开关控制房间里的照明灯；第二部分是用语音控制开关控制电风扇；第三部分是用语音控制电调调频收音机的选台。
为了顺利地实现这三个功能，我们先来学习一下已有范例，大家可以从常用应用程序表中方便地查找到“特定人辨识的一个范例”，为了说明方便，我们拷贝了主程序中的注释，请大家仔细阅读一下：
／／工程名称：Guard_sD．spj
／／功能描述：该程序是：
／／在程序中我们通过三条语句的训练演示特定人连续音识别，其中第一条语句为，／触发命令。在程序一开始为训练名称，即触发命令，然后提示训练两条命令，，／训练完毕开始辨识。当识别出触发名称后，发布命令则会听到应答，具体命令／／如下：
\\ *********训练*******************
／／提示音 输入语音
\\……一…………一一………一一
∥”请输入触发名称” ”警卫”
／／”请输入第一条命令” ”开枪”
\\”请输入第二条命令” ”你在干什么?”
／／”请再说一遍”(以上提示音每说完一遍出现此命令)
／／”没有听到任何声音”(当没有检测到声音时出现此命
令)
／／”两次输入名称不相同”(当两次输入的名称不同时出现
此命令)
／／”两次输入命令不相同”(当两次输入的命令有差异时出
现此命令)
． \\”准备就绪，请开始辨识”(以上三条语句全部训练成功
时，进入识别)
\\********识别***************
／／发布命令 应答
\\………一…………一………一一
／／”警卫” ”在”／"长官”
∥”开枪” ”枪声”
\\”你在于什么?” ”我在巡逻”／”我在休息”／”我在
等人”
／／注意：在每次提示音结束后2—3秒再输人命令或当上次应答结束2～3秒后再发布命令。
大家可能已经注意到，训练中的提示音内容和识别中的应答内容，应是事先录入并压缩好的语音资源文件。输入语音的内容是从61A板上麦克风录入的。我们可以运行一下这个程序，感觉一下它的执行效果，体会一下语音识别的魅力。
在我们将要实现的这个系统中，需要从单片机I／O口输出开关量和脉冲量，关于单片机I／O口的使用，我们可以查看教科书有关SPCE061A硬件系统中的I／O端口控制器设置部分。为了更有利于系统功能的实现，我们选用了配套光盘中的另一个工程项目，这个工程项目使用的是特定语者辨识sD(SpeakerDependent)，SD即语音样板由单个人训练，识别训练某人的语音命令，而他人的命令识别率较低的一种语音识别模式。并且该项目中使用了lOB口作为输出端口，有着便利的使用价值，我们同样拷贝了主程序中注释说明部分，为我们要完成的工程项目做借鉴。
\\***********训练***********************
\ \提示音 输入语音
／／…………………一…………一…
／／”请输入触发名称” ”警卫”
，／”请输入第一条命令” ”红灯亮”
／／”请输入第二条命令” ”红灯灭”
／／”请输入第三条命令” ”绿灯亮”
\\”请输入第四条命令” ”绿灯灭”
∥”请再说一遍”(以上提示音每说完一遍出现此命令)
／／”没有听到任何声音”(当没有检测到声音时出现此命令)
／／”两次输入名称不相同”(当两次输入的名称不同时出现此命令)
／／”两次输入命令不相同”(当两次输入的命令有差异时出现此命令)
／／”准备就绪，请开始辨识”(以上五条语句全部训练成功时，进入识别)
\\*********识别*************
\\发布命令 应答
／／一一一…一…………………一一
∥”警卫” ”在”
\\”红灯亮” IOBO口灯被点亮
／／”红灯灭” IOBO口灯被熄灭
／／“绿灯亮” IOBl口灯被点亮
／／”绿灯灭" IOBl口灯被熄灭
∥注意:在每次提示音结束后2～3秒再输入命令或当上次应答结束2～3秒后再发布命令。
将其中的部分语音资源文件按我们的系统需求做一些代换，然后进行同样方式的训练。本系统共包括十多个语音资源，整个语音信号经SACM_S480压缩算法压缩只占有13．2K存储空间，SPCE061A单片机具有32K闪存，使用内部flash即可满足要求。
语音资源文件的制作与替换我们不再重复叙述，大家可以参考前几篇《初学凌阳单片机》文章，具体实施功能描述如下：
首先进行触发命令训练。当听到“请输入声控家电名称”提示音时，对此系统进行触发命令训练。当听到“请输入第一个命令”时，训练开灯功能。当听到“请输入第二个命令”时，训练开电扇功能。当听到“请输入第三个命令”时，训练电调调频收音机调台功能。当听到“请输入第四个命令”时，训练关闭功能。完成训练后，首先下达触发命令，系统如果成功识别出指令，会发出提示音“主人，我在”，然后再下达相应的其它命令。原有控制驱动电路原理图如下图所示。
现在要驱动的不是发光二极管，而是诸如控制各种家电的继电器驱动电路。继电器驱动电路的设计如下图所示。由于单片机I／O口提供的电流太小，不能直接驱动继电器。在这里采用三极管8050来提供一个开关电路，实现I／O口对继电器的驱动，用二极管1N4007去除继电器释放时线圈中产生的反向电流，以保护三极管8050。
当IOB口输出高电平并保持时，三极管8050导通，继电器吸合，被控家用电器220V交流电源被接通，家用电器开始工作。
当IOB口输出低电平并保持时，三极管8050截止，继电器释放，被控家用电器220V交流电源被断开，家用电器停止工作。当IOB口输出高电平，保持很短时间，然后将IOB口置为低电平并保持，在IOB口就形成了一个高电平窄脉冲，它控制三极管8050导通后又截止，继电器吸合后又释放，这样继电器的输出端接在电调收音机搜索(SCAN)按键的两端，就替代了手动按键选台的作用。可具体将各IOB口分别定义为：IOB0口控制照明灯；IOBl口控制电风扇；IOB2口控制电调收音机搜索(SCAN)按键。
在配套光盘中我们把“电子竞赛＼基础篇＼语音功能＼语音辨识＼guardSD”目录下的代码略做修改即可完成我们所需要的功能。打开guardSD．spj文件，在“source files"中找到“。lnitlO．asm”文件，把B口设置为同向输出低电平。在定义的LED_RED_0N()函数中，把r1=0xfffe改为rl=0x0001；在定义的LED_RED_0FF()中把rl=0xffff改为rl=0x0002；在定义的LED_GRE_ON()中，把r1=0xfffd改为r1=0xx0004；在定义的LED_GRE_OFF()中，把r1=0xffff改为r1=Ox0008。
在“sourcefiles'’中找到“main．c'’文件，在“LED_GRE_oN()”后面增加如下代码，用于产生脉冲。
for(k=0；k<50000；k++)
{
ClearWatchDogO；
}
LED GRE oFF；

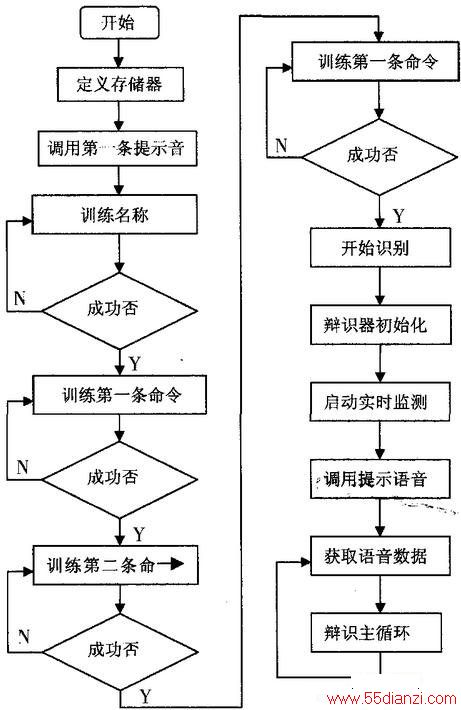

程序流程图见下图。为了更好地实现语音辨识，具有语音辨识的系统要求使用环境不能过于嘈杂。
本系统的应用领域极其广泛。系统虽然只具有三项控制功能，但只要按相同的方法稍加改动，就可以实现其它多种电器设备的控制，如电视机的开关、电视机的选台、音量调节等其它全部操作。也就是说，只要被控电器设备及其部件，是受开关量控制或者是受脉冲量控制的，我们都可以采用同样的方法，大家在各类电子竞赛中，只需动脑筋想出奇妙的被控对象来，就可以灵活应用这一程序，取得好成绩。文章结束时我们再给大家一点小小的启示：现在许多学校都有电化教学教室，老师们事先用PowerPoint做好了教学幻灯片，在上课时使用电脑和投影仪播放幻灯片，每播放下一张幻灯片时，都需要去点击一下鼠标左键，你能否使用上述控制方法，应用语音辨识技术，实现这一控制功能?
