【实验要求】
1)在实验一基础上添加4*4键盘，使键盘输入的操作通过LED给予显示。
2)键盘实现的功能如键盘图。
【实验目的】
1)了解4*4键盘的使用方法。
2)进一步了解键唤醒的使用方法。
【实验设备】
1)装有u’nsp IDE仿真环境的PC机一台。
2)μ’nSP十六位 单片机 实验箱一个。
【实验原理】
通过对键盘的操作在LED数码管上给予显示及相应操作。键盘扫描在时基中断中进行
键盘界面如下：
7
8
99
F1
44
55
66
F2
11
22
33
F33
DEL
00
F44
ENT
0~9:数字键
DEL：删除键，删除前一个数字。LED上无数字时无响应。
ENTER：确认键，当进行时钟和日期设置时，按确认键才可显示输入时钟和日期。
F1、F2和F3、F4：保留键

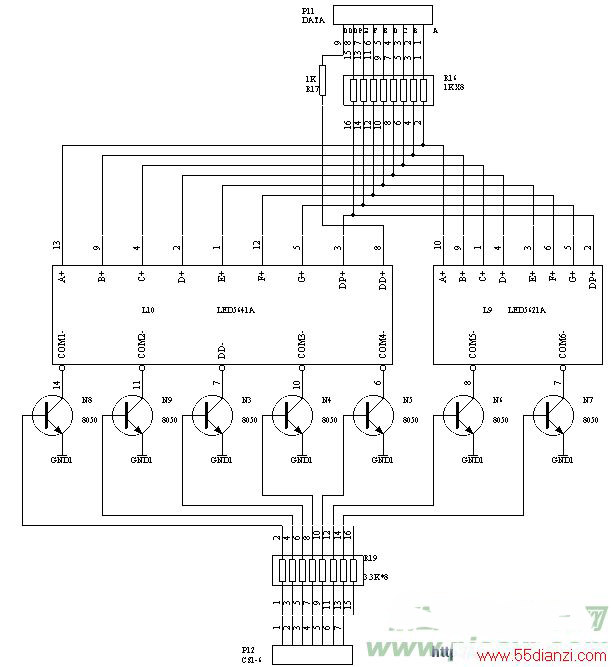

【硬件连接图】
【实验步骤】
1)画程序流程图（包括各个键的处理）。
2)编写程序。
3)调试程序。
4)结合硬件调试，实现最终功能。

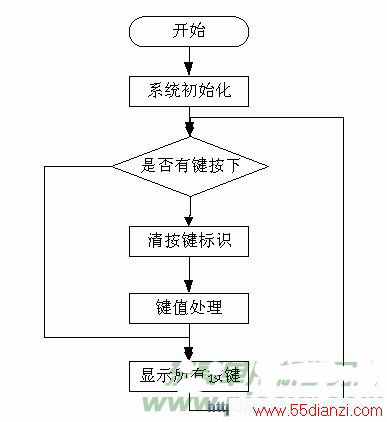

【主程序流程图】

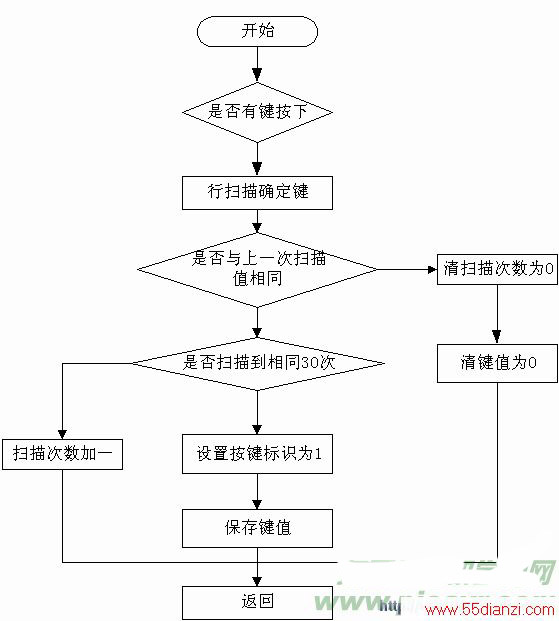

【键盘扫描流程图】
在128Hz中断中的 键盘扫描
