这种的特点是

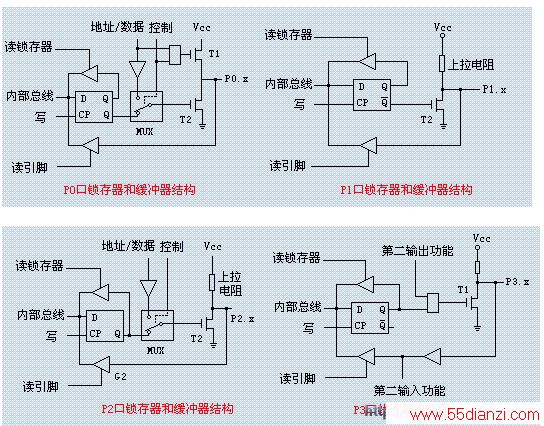

1 输出结构类似 OC门，输出低电平时，内部NMOS导通，驱动能力较强(800uA)；输出高电平靠内部上拉电阻，驱动能力弱(60uA)。
2 永远有内部电阻上拉(P0口除外)，高电平输出电流能力很弱，所以即使IO口长时间短路到地也不会损坏IO口
(同理，IO口低电平输出能力较强,作低电平输出时不能长时间短路到VCC)
3 作输入时，因为OC门有"线与"特性,必须把IO口设为高电平(所以按键多为共地接法)
4 作输出时，输出低电平可以推动LED(也是很弱的)，输出高电平通常需要外接缓冲电路(所以LED多为共阳接法)
5 软件模拟 OC结构的总线反而比较方便-----例如 IIC总线
* P0口比较特殊，做外部总线时，是推挽输出，做普通IO时没有内部上拉电阻，所以P0口做按键输入需要外接上拉电阻。
* OC门:三极管的叫集电极开路，场效应管的叫漏极开路，简称开漏输出。具备"线与"能力,有0得0。
* 为什么设计成输出时高电平弱，低电平强----是考虑了当年流行的TTL器件输入特性
AVR的真正双向IO结构就复杂多了，单是控制端口的寄存器也有4个 PORTx.DDRx,PINx,SFIOR(PUD位)，不过功能也强劲多了
作为通用数字I/O 使用时，所有AVR I/O 端口都具有真正的读- 修改- 写功能。
这意味着用SBI 或CBI 指令改变某些管脚的方向( 或者是端口电平、禁止/ 使能上拉电阻) 时不会无意地改变其他管脚的方向( 或者是端口电平、禁止/ 使能上拉电阻)。
输出缓冲器具有对称的驱动能力，可以输出或吸收大电流，直接驱动LED。
所有的端口引脚都具有与电压无关的上拉电阻。
并有保护二极管与VCC 和地相连。
* (很多数字器件都有保护二极管，在低功耗应用时要考虑保护二极管的电流倒灌的影响)
每个端口都有三个I/O 存储器地址:
数据寄存器 – PORTx
数据方向寄存器 – DDRx
端口输入引脚 – PINx。
数据寄存器PORTx和数据方向寄存器DDRx为读/ 写寄存器，而端口输入引脚PINx为只读寄存器。
但是需要特别注意的是，对PINx 寄存器某一位写入逻辑"1“ 将造成数据寄存器相应位的数据发生"0“ 与“1“ 的交替变化。
当寄存器MCUCR 的上拉禁止位PUD置位时所有端口引脚的上拉电阻都被禁止。

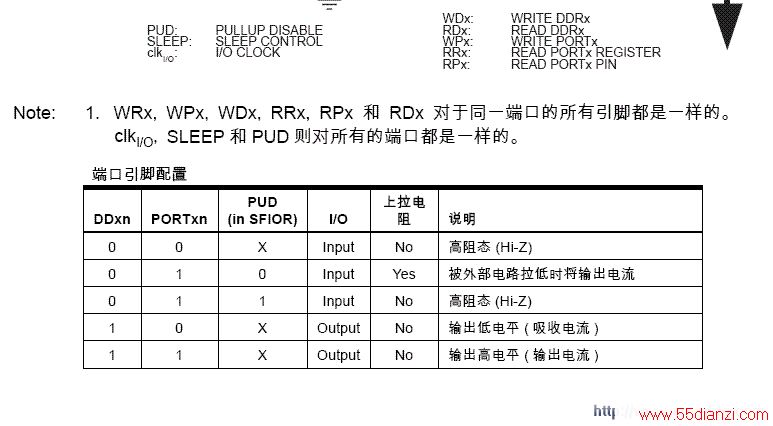

在( 高阻态) 三态({DDxn, PORTxn} = 0b00) 输出高电平({DDxn, PORTxn} = 0b11) 两种状态之间进行切换时，
上拉电阻使能({DDxn, PORTxn} = 0b01) 或输出低电平({DDxn,PORTxn} = 0b10) 这两种模式必然会有一个发生。
通常，上拉电阻使能是完全可以接受的，因为高阻环境不在意是强高电平输出还是上拉输出。
如果使用情况不是这样子，可以通过置位SFIOR 寄存器的PUD 来禁止所有端口的上拉电阻。
在上拉输入和输出低电平之间切换也有同样的问题。
用户必须选择高阻态({DDxn,PORTxn} = 0b00) 或输出高电平({DDxn, PORTxn} = 0b10) 作为中间步骤。
不论如何配置DDxn，都可以通过读取PINxn 寄存器来获得引脚电平
PINxn寄存器的各个位与其前面的锁存器组成了一个同步器。
这样就可以避免在内部时钟状态发生改变的短时间范围内由于引脚电平变化而造成的信号不稳定。
其缺点是引入了延迟。
AVR IO具备多种IO模式:
1 高阻态 ，多用于高阻模拟信号输入，例如ADC数模转换器输入,模拟比较器输入
2 弱上拉状态(Rup=20K~50K)，输入用。为低电平信号输入作了优化，省去外部上拉电阻，例如按键输入，低电平中断触发信号输入
3 推挽强输出状态，驱动能力特强(>20mA),可直接推动LED，而且高低驱动能力对称.
使用注意事项：
写用PORTx,读取用PINx
实验时，尽量不要把管脚直接接到GND/VCC,当设定不当，IO口将会输出/灌入 80mA(Vcc=5V)的大电流,导致器件损坏。
作输入时：
1通常要使能内部上拉电阻，悬空(高阻态)将会很容易受干扰。(表面看好像是51的抗干扰能力强，是因为51永远有内部电阻上拉，)
2尽量不要让输入悬空或模拟输入电平接近VCC/2，将会消耗太多的电流，特别是低功耗应用场合------CMOS电路的特点
3读取软件赋予的引脚电平时需要在赋值指令out 和读取指令in 之间有一个时钟周期的间隔，如nop 指令。
4功能模块(中断，定时器)的输入可以是低电平触发，也可以是上升沿触发或下降沿触发。
5用于高阻模拟信号输入，切记不要使能内部上拉电阻，影响精确度。例如ADC数模转换器输入,模拟比较器输入
作输出时：
采用必要的限流措施，例如驱动LED要串入限流电阻
复位时:
复位时内部上拉电阻将被禁用。如果应用中(例如电机控制)需要严格的电平控制，请使用外接电阻固定电平
休眠时:
作输出的，依然维持状态不变
作输入的，一般无效，但如果使能了第二功能(中断使能)，其输入功能有效。例如 外部中断的唤醒功能。
AVR的C语言IO操作:
AVR的C语言基于ANSI C，没有像51那样扩展了位操作(布尔操作)，虽然汇编指令里面有SBI/CBI/SBIC/SBIS指令
所以需要采用 位逻辑运算 来实现，这是必须要掌握的。
IO口和功能寄存器的操作方法一样,但对于部分功能寄存器的读写有特殊要求，请参看手册。
不必考虑代码效率的问题，如果可能，GCCAVR会自动优化为SBI/CBI/SBIC/SBIS指令,跟汇编的效率是一样的。
例如 iom16.h 里面定义了 #define PA7 7
(这标准头文件定义了MCU的所有官方定义(包括寄存器，位，中断入口等)，但管脚的第二功能没有定义)
想PA7为1 PORTA|=(1<<PA7)；
想PA7为0 PORTA&=~(1<<PA7)；
想PA7取反 PORTA^=(1<<PA7)；
想检测PA7是否为1 if (PINA&(1<<PA7)) { }；
想检测PA7是否为0 if !(PINA&(1<<PA7)) { }；
* << 为左移运算符，不懂的就要好好复习C语言基础了。
注意IO操作的顺序:
//上电默认DDRx=0x00,PORTx=0x00 输入，无上拉电阻
假设PA口驱动LED的负极，低电平灯亮
初始化方法1:
PORTA=0xFF; //内部上拉，高电平
