AVR单片机AD(模数)转换范例

本范例使用 WinAVR/GCC 20050214 版本开发本程序简单的示范了如何使用ATMEGA16的ADC模数转换器
普通的单端输入
差分输入及校准
基准电压的校准
查询方式
中断方式
数据格式的变换
出于简化程序考虑，各种数据没有对外输出，学习时建议使用JTAG ICE硬件仿真器



3. 电路图设计 ：

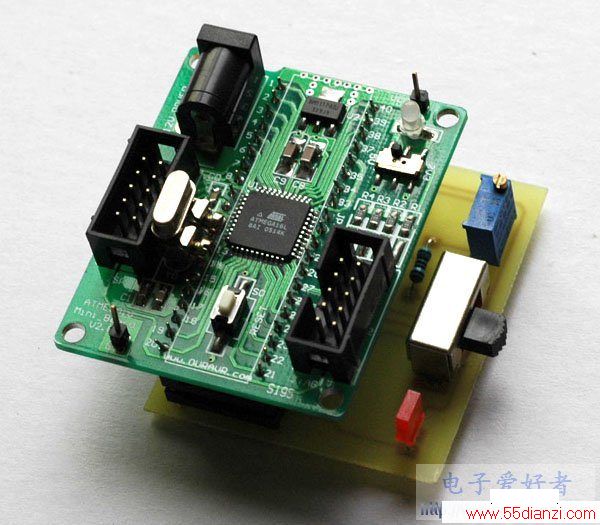

为简化线路设计，使用了本网站的ATmega16功能小板。

在范例中 选用内部2.56V电压基准作Vref ，差分通道 10倍放大则 单端电压测量范围 02.56V, 分辨率2.5mV   差分电压测量范围 +/- 256mV 分辨率0.5mV   电流分辨率 = 50uA@10欧姆 电流采样电阻   电流分辨率 =500uA@ 1欧姆 电流采样电阻

程序中需要把实测的基准电压代入 常量Vref中，以获得更准确地结果             我手中的样片实测为 2.556V@Vcc=5.0V                                2.550V@Vcc=3.3V

本电路仅供参考，没有考虑抗干扰方面的要求

.

4. 代码设计与说明 ：

/*************************************************
****      ADC(模数转换)使用范例                ***
****  	                                       ***
**** 策划、整理与测试： 阿莫(armok)            ******* 代码设计：  HJJourAVR                     ***
**** 编译器：WINAVR20050214                    ***
****  	www.OurAVR.com	 2005.8.31             ***
*************************************************/


#include <avr/delay.h>
#include <avr/signal.h>
#include <avr/interrupt.h>
/*宏INTERRUPT 的用法与SIGNAL 类似，区别在于
SIGNAL 执行时全局中断触发位被清除、其他中断被禁止
INTERRUPT 执行时全局中断触发位被置位、其他中断可嵌套执
另外avr-libc 提供两个API 函数用于置位和清零全局中断触发位，它们是经常用到的。
分别是：void sei(void) 和void cli(void) 由interrupt.h定义 */

#define in_Single 0
#define in_Diff_P 3
#define in_Diff_N 2

//单端通道，不放大
#define AD_SE_ADC0 0x00 //ADC0
#define AD_SE_ADC1 0x01 //ADC1
#define AD_SE_ADC2 0x02 //ADC2
#define AD_SE_ADC3 0x03 //ADC3
#define AD_SE_ADC4 0x04 //ADC4
#define AD_SE_ADC5 0x05 //ADC5
#define AD_SE_ADC6 0x06 //ADC6
#define AD_SE_ADC7 0x07 //ADC7

#define AD_Diff0_0_10x 0x08
#define AD_Diff1_0_10x 0x09
#define AD_Diff0_0_200x 0x0A
#define AD_Diff1_0_200x 0x0B

#define AD_Diff2_2_10x 0x0C
#define AD_Diff3_2_10x 0x0D
#define AD_Diff2_2_200x 0x0E
#define AD_Diff3_2_200x 0x0F

#define AD_Diff0_1_1x 0x10
#define AD_Diff1_1_1x 0x11
#define AD_Diff2_1_1x 0x12
#define AD_Diff3_1_1x 0x13
#define AD_Diff4_1_1x 0x14
#define AD_Diff5_1_1x 0x15-
#define AD_Diff6_1_1x 0x16
#define AD_Diff7_1_1x 0x17

#define AD_Diff0_2_1x 0x18
#define AD_Diff1_2_1x 0x19
#define AD_Diff2_2_1x 0x1A
#define AD_Diff3_2_1x 0x1B
#define AD_Diff4_2_1x 0x1C
#define AD_Diff5_2_1x 0x1D

#define AD_SE_VBG 0x1E
#define AD_SE_GND 0x1F

//注:
//差分通道，如果使用1x或10x增益，可得到8位分辨率。如果使用200x增益，可得到7位分辨率。
//在PDIP封装下的差分输入通道器件未经测试。只保证器件在TQFP与MLF封装下正常工作。

#define Vref 2556

unsigned int ADC_SingleEnded;int ADC_Diff;volatile unsigned int ADC_INT_SE;volatile unsigned char ADC_OK;

unsigned int LED_Volt;
int LED_Curr;
