AVR单片机开发软件的安装及使用
ICCAVR6.31AC语言编译器的安装在电脑中放入配套光盘，打开ICCAVR6.31A安装文件后进入安装界面(上图))安装目录可使用默认方式，将其安装在C盘的icc文件夹中(下图)。安装完成后，需进行注册才能得到无时间限制的完全版软件。注册方式如下：

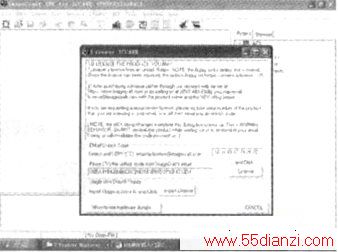

1.打开ICCAVR6.31A编译器界面，单击菜单栏Help→RegistSOFt→ware(上图)，系统会提示关掉计算机的防病毒程序，单击Continue按钮进入注册界面(下图)。
2.选中并复制EMailUnLOCkCode栏右侧框内的7组数值。

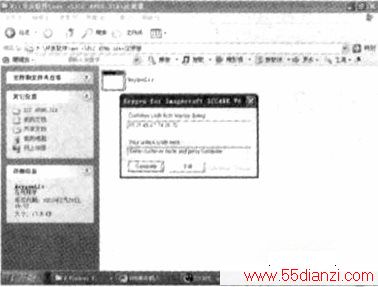

3.打开注册器，粘贴刚才复制的数值(下图)。

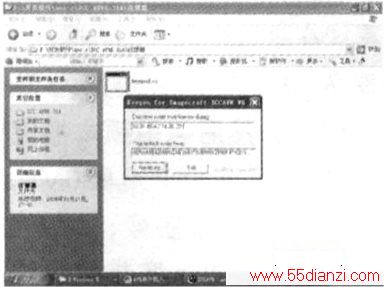

4.点击得到解锁码（下图）。复制该解锁码。
5．在ICCAVR6.31A编译器的注册界面的Paste(~V)theunlockcodefromImagecraft｀semail栏中，粘贴入解锁码(上图)，单击License按钮后再单击OK完成注册(下图）。

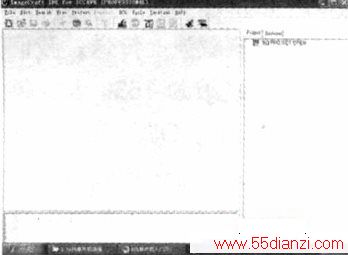

注册完成后的ICCAVR6.31A启动界面如上图所示，主要由菜单栏、工具栏、源文件编辑窗口、工程窗口和编译输出窗口五部分组成。AVRStudio集成开发环境的安装打开配套光盘内的AVRStudio安装文件，双击Setup.exe文件，按照提示步骤进行安装。安装结束后，会出现一个关于安装USB驱动的界面，由于我们这里不用USB驱动的器件，只需点击CANcel关闭即可。安装完成后的AVRStudio启动界面下图所示。
PonyProg2000下载软件的安装Prog2000软件主要用于AVR片机及PIC单片机的程序下载，在Windows95/98/ME/NT/2000/P等操作系统上使用。双击配套光内的PonyProgV206f软件进行安装，安装过程中只需按照提示，单击Next按钮，逐步进行即可。安装完成后，还可以进行汉化，选中汉化程序包中的PonyProg2000文件(注意不要打开），然后复制，随后打开C：＼ProgramFiles＼PonyProg2000文件夹，直接点击粘贴。当弹出对话框提示是否需替换时，点确定，原文件即为中文版。图11为PonyProg2000的启动界面。我们讲座中的AVR单片机开发程为：
1.设置ICCAVR：
2.建立一工程项目；
3.输入C源文件；
4.向工程项目中添加源文件；
5.编译文，编译通过后生成COFF/HEX文件；
6，在AVRStudio集成开发环境打开COFF文件，使用JTAG仿真行实时在线仿真或进行软件模拟仿真；7.使用PonyProg2000软件将HEX文件下载到单片机中；8.应用。
AVR入门程序
接下来我们做的第一个AVR程序是控制AVR单片机综合试验板上的8个LED，让它们亮、灭进行闪烁。
1.设置ICCAVR通过ICCAVR
编译连接工程之前，需要对编译器属性进行设置，设置好的某些属性可保留起来作为新建工程的默认属性。
打开ICCAVR软件界面，选择Project→Option进入属性设置对话窗。共有Paths、Compiler、Target、ConfigSalvo四个属性标签页。
1).Paths标签页(图12)：在属性中设置编译器的头文件目录(In-cludePath{s)：)和库文件目录(Li-braryPath：)。我们使用系统默认的头文件目录和库文件目录。
由于我们不使用汇编语言进行开发，因此汇编语言头文件路径(AsmIncludePath(s):)空着不填。输出文件目录(OutputDirec-tory：)空着不填，则输出文件自动存放在工程目录中，否则存放在用户填写的路径下。

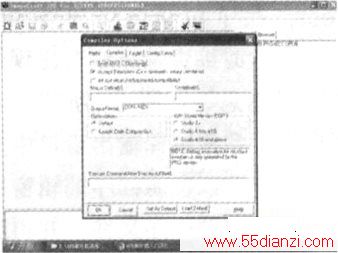

2).Compiler标签页(下图)：StrictANSICCheckings选中表示进行严格的C语法检查。
AcceptExtensions(C++com-ments，binaryconstants)选中表示接受C++风格的程序注释。
Intsizeenum(forbackwordcompatibility)选中表示可以向下兼容程序。
0ptimizations栏可以选择默认设置(Default)或使能代码压缩功能(Enablecodecompression)，对程序的编译进行优化。
OutputFormat栏选择格式输出。COFF格式的文件用于程序的仿真调试，HEX格式的文件可烧写入单片机。
AVRStudioVersion(COFF)栏中选择Studio4.06andabove。
3).Target标签页(图14)：在DeviceConfiguration下拉列表中，选择我们所使用的单片机芯片型号，这里我们选择ATMegal6。其它栗用默认设置。
4).ConfigSalvo标签页(下图)：采用系统默认的为不带实时操作系统(DonotuseSalVOConfigu-rator)。
完成设置后，单击OK即完成ICCAVR的属性设置。如果我们在开发下一个工程项目时，使用这些已经做好的属性设置)则不必再次进行属性设置了。
2.建立一个工程项目在我的文档中新建一个acl的文件夹。在IC-CAVR软件界面中，单击Project，在弹出的下拉菜单选中New选项，屏幕显示为下图。
在出现的SaveNewProiectAs对话框中，选择工程项目存放的路径(存放在刚才新建的ac1文件夹中)并输入新建工程项目的名称(这里我们取名acl)，单击保存按钮，系统自动初始化成3个空文件夹Files、Headers、Docu-ments，如图17所示。
3.输入C源文件单击File菜单，在下拉菜单中选择New，随后在出现的Untitled-0文本文件编辑窗口中输入以下的源程序(如图18)。
#include<iom16v.h>voiddelay(void)}
unsignedinti,j;
for(i=0；i<1000；i++)
{for(j=0;j<500;i++)｝｝
//========
voiDMAin(void)
｛DDRB=Oxff;
PORTB=Oxff;
while(1)
｛PORTB=Ox00;
delay()；
PORTB=Oxff;
delay()；}｝
程序输入完成后，选择File，在下拉菜单中选中Saveas，保存在Ac1文件夹中，源文件名为ac1.c，保存后可看到源文件名由Untitled-0变为acl.c。
4.向工程项目中添加源文件选中工程项目区的File文件夹右击。在出现的下拉窗口中选择AddFiles，如图19所示。在添加文件窗口中选择acl.c源文件，鼠标单击打开按钮，这时acl.c文件便加入到工程项目中(图20)。
5.编译文件选择主菜单栏中的Project)在下拉菜单中选中MakeProject，这时编译输出窗口出现源程序的编译信息，如图21所示。如果编译出错，会在编译输出窗口中显示出来。用户可以在源程序编辑窗口重新输入、修改源程序文件，并再次编译，直到编译通过井生成用户所需的文件。

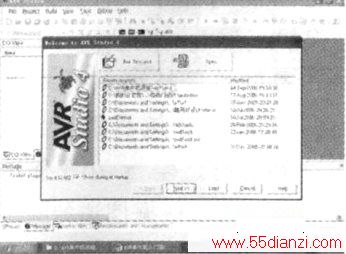

6.软件模拟仿真打开AVRStudio集成开发环境，这时出现一个欢迎进入AVRStudio的界面(图22)。
单击Open按钮，选中acl，cof文件后点击打开，出现生成AVRStudio工程项目文件的界面后点保存，然后出现选择仿真平台的界面(图23)。这里我们进行软件模拟仿真，DebugPlatform栏中选择AVRSimulator，Device栏选择At-megal6芯片(图24)。点击Finish后进入仿真界面(图25)。
在主菜单中打开Debug，从Debug的下拉菜单中可看到常用的仿真快捷键，这里我们选择F1O(StepOver)进行调试。
