用ATmega16打造独特的密码保管箱之LCD与小键盘的综合使用

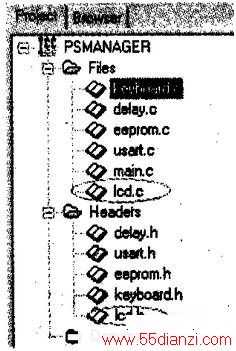

　　在掌握了对LCD的控制显示之后，我们需要将LCD综合入密码保管箱，使之成为一个独立工作的系统。  在本期配刊光盘中有上一期用ATmega16控制液晶显示屏的源程序，将其中的ICd.c和lod.H拷贝到第7期例程psmanager的目录里，并用ICCAVR打开工程psrnanager，然后分别将Icd.c和Icd.h加入工程，如下图所示。

在Icd.c中去掉以下代码：

    /*时钟为8MHz*／

    void delay_1us(void)

    {

    asm(“nod”)；

    }

    void delay_us(unsigned int itimes)

    {

    unsigned int itemp；

    for(itemp=0；itemp<itimes；itemp++)

    {

    delay_1us()；

    }

    }

    /**/

　　这是因为Icd.c中，“#include”delay.h””语句所包含的delay.h文件中已经定义了以上两个函数。然后在main.c中添加语句“#include”icd.h””，这样就可以在main.c文件中调用所有与LCD相关的函数了。

　　在main.c中添加以下语句完成对LCD的初始化：

　　DDRD=0XFF；

　　PORTD=0XFF；

　　DDRB=0XFF；

　　PORTB=0XFF；//LCD控制引脚初始化

　　LCDReady()；

　　LcdInit()；//LCD初始化完成

　　在完成了LCD的初始化之后，接下来就要具体分析LCD在系统工作的每个过程中要实现的功能。

　　首先考虑开机画面，可以显示“PamWord Man-ager V1.0”2秒钟(见图2)，将此部分程序放置在密码保管箱工程完 成初始化之后，如下：

　　UART_init()；

　　CharsWrite(0，1，”PassWorDMAnager”)；

　　CharsWrite(6，2，“V1.0”)；

　　delay_ms(2000)；//2秒延时

　　进入while主循环后，首先要对LCD再进行一次初始

　　化，把LCD上原来显示的内容清除。然后显示“Please

　　inputPW；”，等待用户输入操作。

　　ClearLcd()；／／清屏LCD

　　delay_us(80)；//等待清屏指令完成

　　CharsWrite(0，1，”PleaseinputPW：”)；/

　　/icd显示“PleaseinputPW：”

　　接下来程序开始等待并处理用户进行小键盘输入。在用户进行密码输入时，用户每输入一位密码，应该在LCD显示一个“*”号。此部分代码应该加在密码保管箱工程的检测键盘输入处，注意*号要显示在LCD的第二行，如下：

　　while(cBufferPS[ctemp]==0xaa)；／／返回

　　0xaa说明键盘无动作

　　putchar(cBufferPS[ctemp])；

　　CharsWrite((0+ctemp)，2，"*");//在对应的

　　位置上显示*号

　　在用户完成输入之后，不论用户输入的密码是否正确，

　　都需要再一次清屏，准备显示接下来的内容。

　　Ctemp=check_ps()；／／该函数执行完成。说

　　明用户输入完成6位密码

　　ClearLcd()；//清屏LCD

　　delay_us(80)；//等待清屏指令完成

　　如果用户输入正确，则应依次显示存储在EEPROM中的数据，然后显示“PreSsanykeytoexit...”，等待用户输入任意键退出。在显示的时候应该要注意，

　　1．如果遇到‘％’号，说明读取一组密码结束，应该等待若干秒钟以方便用户观看密码·

　　2．如果遇到’$’号，说明所有密码已经读取，等待若干秒钟并退出，

　　3．如果一组密码的字符数大于16，则应该让LCD换行显示。

　　charuemp_show[2]=(0);//用于LCD显示数据

　　ctemp=0；//显示位置初始化，在LCD的第0列

　　uemp_show[1]=0；//用于存储显示数据的数组

　　的结束标志

　　while(EEPROM_read(iAddress)!=$’)

　　{

　　if(EEPROM_read(iAddress)=="％")//-

　　组密码读取完成

　　{

　　putchar(0xod);

　　putchar(0xoa)；//回车换行

　　delay_ms(4000)；//delay4s，以方便用户察看

　　ClearLcd()；//清屏LCD

　　delay_us(80);

　　ctemp=0；//下一组密码在LCD上的起始位置

　　}

　　+else

　　{

　　putchar(EEPROM_read(iAddress));

　　temp_show[0]=EEPROM_read(iAddress)；

　　ctemp++；

　　if(ctemp<18)//一组密码的总数小于16

　　个，在LCD第一行显示

　　{

　　CharsWrite((ctemp-1)，1，temp_show)；

　　//显示一个字符

　　}

　　else//多于16个的，在LCD第二行显示

　　{

　　CharsWrite((Ctemp-18)，2，

　　temp_show)；//第二行显示一个字符

　　}

　　}

　　iAddress++;

　　;

　　putchar(0xod)；

　　putchar(0xoa)；//回车换行

　　delay_ms(4000)；//delay4s，用于显示最后一组字符串

　　iAddress=7；

　　puts(”按任意键退出”)；

　　ClearLcd();//清屏LCD

　　delay_us(80)；

　　CharsWrite(0，1，”Pressanykey”)；

　　CharsWrite(0，2，”toexit…”)；//icdshow

　　”pressanykeytoexit”

　　ctemp=0；

　　do

　　ctemp=sCAN_keyboard()；

　　while(ctemp==0xaa)；//等待用户出入任意键退出

　　如果用户输入错误，则直接显示“PassWord

　　error!”2秒钟即可。

　　CharsWrite(0，1，”PassWorderror!")；

　　delay_ms(2000)；

　　将工程编译以后下载入ATmega16，插上LCD和小键盘，上电，就可以测试运行结果了.
