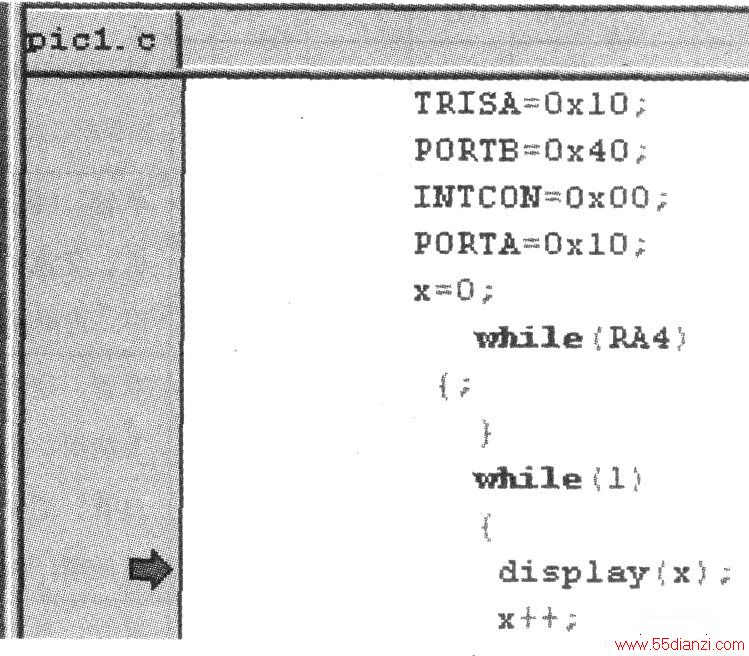

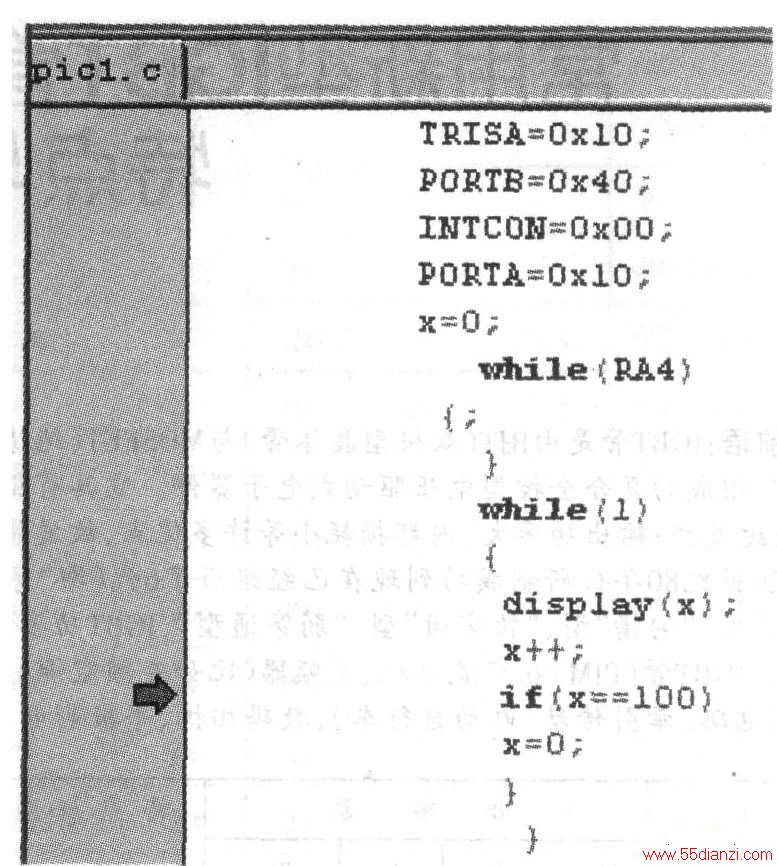

若X++＜100，又用鼠标点击按钮Step Into(单步)，则程序立刻返回到调用显示函数处display(x)；如下图所示。
此时仍然注意程序运行的黄色箭头指示。

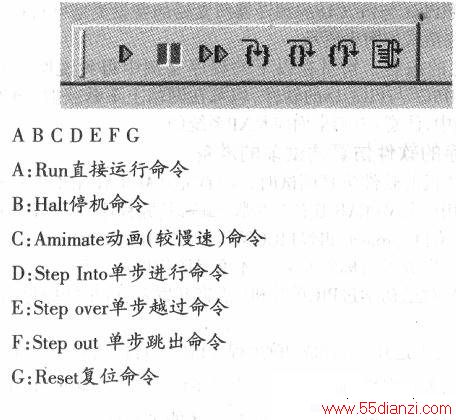

上述的源程序软件仿真操作，均利用下图的各按钮进行的，实际操作时也可利用MPLAB IDE的Debugger(调试)下拉菜单，同样有下图按钮对应的命令从Run-Reset，只不过使用起来很不方便吧！
(2)定量观察源程序中变量值的变化：这里的定量观察是指两种定量：1）变量，如PICl.c中的数码管LED的个位，十位的变量显示的增薰值变化；2）程序运行时每条命令代码所清耗的时间或程序段的清耗时间。

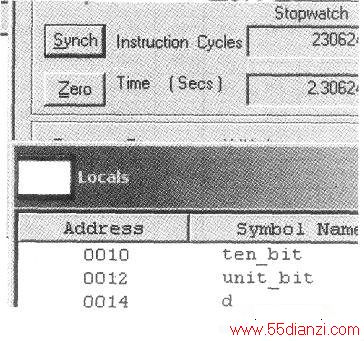

其操作方法如下：在操作右图时，同时用鼠标点击MPLAB IDE中的Debugger，在其下拉菜单中，点击Setting,即可出现——Simulator Setting新界面，该界面用于用户对PIC单片机时钟频率的设置，将界面中的20(MHz)改为实际工作频率（笔者是4MHz），然后用鼠标点击确定，界面消失。再用鼠标点击Debugger，在其下拉菜单中，点击命令Stopwatch，即出现Stopwatch界面，将该界面放在MPLAB IDE的桌面上，又用鼠标点击MPLAB IDE中的View，在其下拉菜单中，点击LOCals命令，则又出现Locals的新界面。这样右图的界面中同时又出现了上面两种界面（包括程序菜单三种界面），如下图所示。
此时仍按右图的方法进行仿真操作，此时可在Stopwatch界面中观察到程序运行一次的时间值（用鼠标每次点Zero观察）或程序的累计值（不管Zero）；同时在Locals界面上观察数码管LED的个位或十位的累计值。
实际操作时，往往需对程序作技术处理，否则操作耗时太长。如将PICl.c中的d值从97改为3和将if(x==100)改为if(12)，然后再进行编译生成目标码.hex后，再进行上述仿真调试，就很理想了。
