PIC16C5X程序设计基础(第三章电路及程序范例1)

第三章 电路及程序范例

    八、A/D转换
    本例要用PIC16C54来实现一个A/D转换器。其特点是成本很低，仅需4个低廉的外围元件。精度可由软硬件调节，分辨率为6～10位，转换时间为250us。利用软件校准还可以补偿时间和温度飘移及消除元件误差。

    1、电路设计：

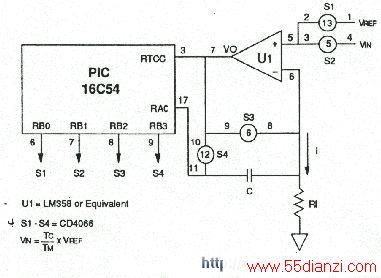

    电路如图1.13所示：

图1.13 　A/D转换电路

    电路中采用一个RC充电电路及一个电压/电流转换电路，把输入电压转换成时间量。先算出参考电压Vref对应的时间量Tc，再算出输入电压Vin的时间量Tm，则可由下式算出Vin：
            Vin=Tc/Tm.Vref
    具体可按下到步骤求解：
    （1）先由PIC16C54的RB口控制模拟开关CD4066，把电路接成线放电形式，如图1.14所示：
