我们在编辑PIC单片机的C语言时，常常应用对源程序的模拟仿真技术，因为对程序的模拟仿真可代替部分单片机的硬件制作与调试，即使在深入学习PIC单片机C语言程序时，模拟仿真技术，也是不可缺少的。这里以程序实例演示其操作方法。
对源程序的模拟仿真可以完成下列功能：直接观察C程序从主程序main()开始运行的全过程；为了清楚观察程序中各变量和寄存器的变化情况，可采用单步运行(stePINto)命令和单步越过(stepover)命令进行模拟运行调试，使观察变量更方便；设置断点再选择Run(快速)命令，程序运行到断点处会停下来，以便观察变量功能；此外，还能定量观察程序中的变化值，如直接观察程序的延时量等多种功能。当然在进行程序模拟仿真时，对源程序还有些技巧性的处理，以下将分别叙述。
1．PICC与PICC18的C编译简介
要用C语言开发PIC单片机和模拟仿真调试程序，必须有相应的编译器，PICC与PICC18的C编译器是优化的PIC单片机C编译器，它由澳大利亚HI-TECH公司研制的，该编译器是目前性能优异的PIC系列单片机C编译器软件，也完全符合美国ANSIC标准。PICC是用于PIC16系列产品：PICC18可用于PIC18系列产品；这两个编译器均可运行在微芯公司MPLABIDE集成开发的环境下工作。
由于该C编译器是运行在MP/ABIDE集成开发环境下的，所以要求用户熟悉MPLABIDE集成开发环境下的使用方法。
(1)PICC与PICC18编译器的主要特性。该编译器是在MPLAIDE集成开发环境下，对源代码程序的调试，可在源程序上设置断点，而当源程序运行到断点处会自动停止下来，、以便操作者观察变量值和修改变量值；在集成开发环境下进行程序的单步，连续运行操作，也便于操作者观察程序中的各个变量值；支持硬件仿真，即MPLABICE(ln-CircuitEmulator)、支持软件仿真，即MPLABSIM(Simulator)和一些在线调试器，如MPLABICD(ln-CircuitDebugger)ICD2调试器。此外，在单个项目中允许汇编语言和C语言的混含编程。

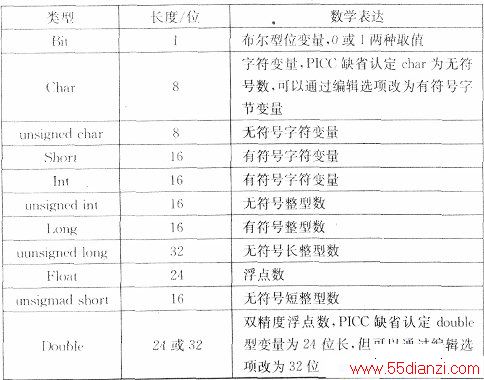

(2)PICC与PICC18编译器支持的变量类型。在编辑PIC单片机C程序时，定要按照PICC与PICC18的编译器所支持的变量类型书写程序的格式进行，这些格式如图附表所示。
以上所述的内容，均可在以下的程序实例中得到说明。有关MPLABIDE和PICC与PICC18的软件，均可在网站上下载获取，再安装在自己的电脑中，注意：电脑桌面应是XP系统的。
2．源程序的软件仿真调试前的准备
对PIC单片机的软件仿真调试时，应首先在MPLABIDE集成开发环境下（笔者用的是MPLABIDEv7.40版）编辑其源程序，并命名XX.C。
然后通过创建项目(project)再经PICC编译器（在MPLABIDE环境下）对程序编译，最后生成了目标码.hex后，才可对源程序进行仿真调试。

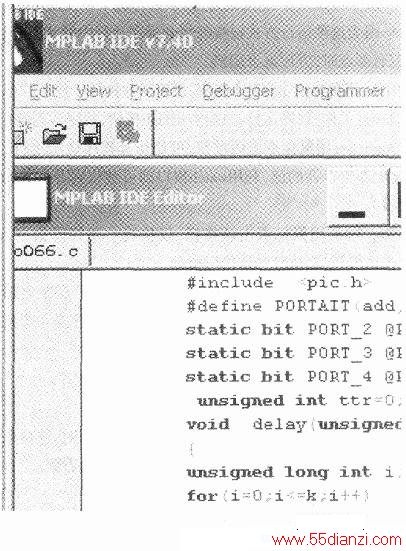

将上述在C编译成功的C程序PIC1.c直接调到MPLABIDE的桌面上（若笔者要引用PICl.e作模拟仿真调试，仍应在MPLABIDE环境下，经pice编译器对PICl.e编译生成.hex，才能进行仿真调试），如下图所示（部分界面），在图4的界面上标记有MPLABIDEV7.40和PICl.c的部分程序。

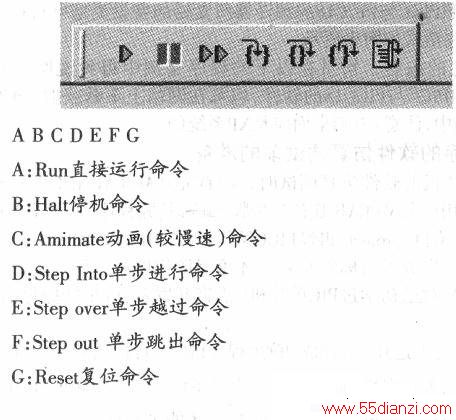

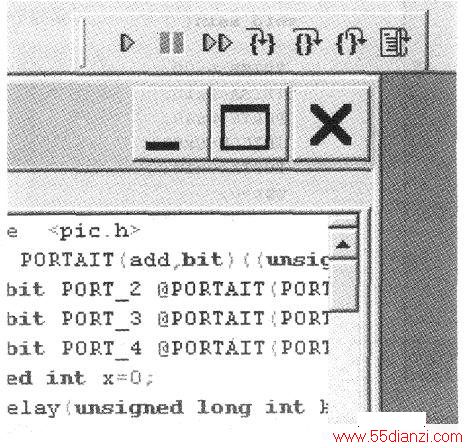

用鼠标点击界面上的Debugger（调试），在其下拉菜单SelectTool引导下的命令MPLABSIM（软件模拟调试），用鼠标点击之，生成上图的界面（部分），在其界面顶端有7个按钮（调试快捷图标），为了说明问题，单独取下，如下图所示。
按钮各命令的特性：
(1)Run：用鼠标点击Run按钮，可直接运行程序，直到遇到断点（以下将介绍）或单击Halt(停机)按钮为止。多数情况下不使用Run方式进行程序调试，因为这种运行方式很难观察到程序运行中的状态。只是在程序中设置有断点时，方可派上用场。
(2)Halt：用鼠标点击该Halt按钮，可使单片机处于停机状态。如其他各按钮一旦工作，程序运行，只需点击Halt按钮，程序即刻停止运行。
(3)Animate：用鼠标点击该按钮，可使仿真程序慢步运行，在运行时不停地刷新寄存器的值，利用watch窗口即可观察到寄存器的改变值（定量察看）。
(4)Step Into：用鼠标点击该按钮，仅执行一条代码指令，然后停机，再点击该按钮，又执行一条代码指令。
(5)Step over：用鼠标点击该按钮，可把调用的子程序全部执行完成，然后在下一条指令操作码处暂停。当被调用的程序是一个延时程序时，特别有用，这与单步执行完全等效。
(6)Step out：用鼠标点击该按钮时，就直接跳出程序。
(7)Reset：用鼠标点击该按钮，程序运行复位。
上述各个仿真按钮功能，在实际对程序仿真调试时，往往是配合使用而不是单一的使用．这将在以下仿真调试时清楚地看到。
3．源程序的软件仿真操作

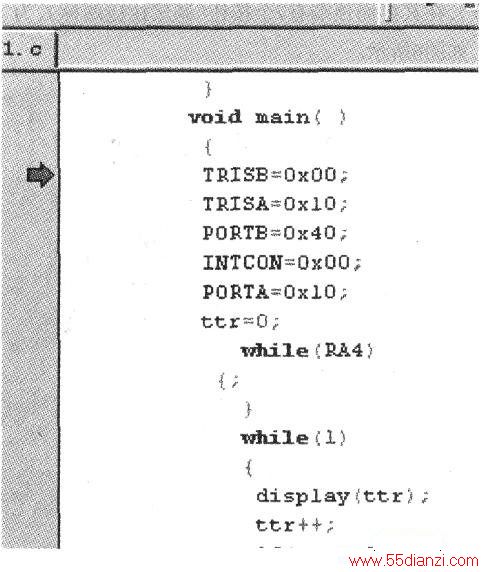

(1)定性观察源程序PICl.e的运行过程：将已编译成功的PICl.e源程序图5放在电脑桌面上放大获得完整界面之后，用鼠标点击按钮Animate（慢速），然后快速又用鼠标点击图6的按钮Halt（停止），即可使程序快速运行到主函数处，停止运行，如下图所示。

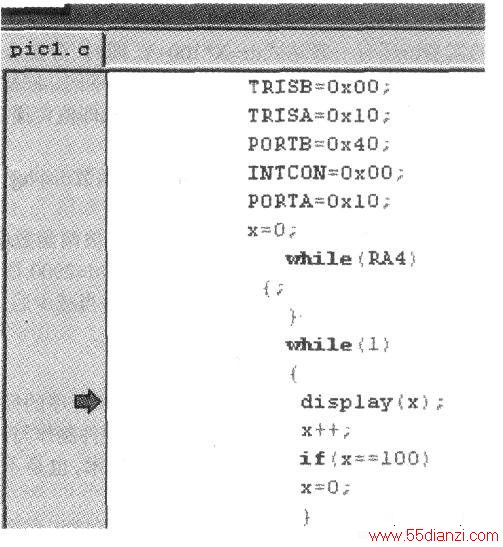

从界面上可看到主程序main()的下方左边，有一程序运行的黄色箭头并指向程序体中的赋值语句TRISB=0x00；代表C程序的运行总是从主程序开始的。接着用鼠标点击图6的按钮Step Into(单步)，每点击_次程序运行的黄色箭头就顺序向下运行一次，直到首次运行到主调显示函数display(x)；你可不再点击而停下来，如下图所示。

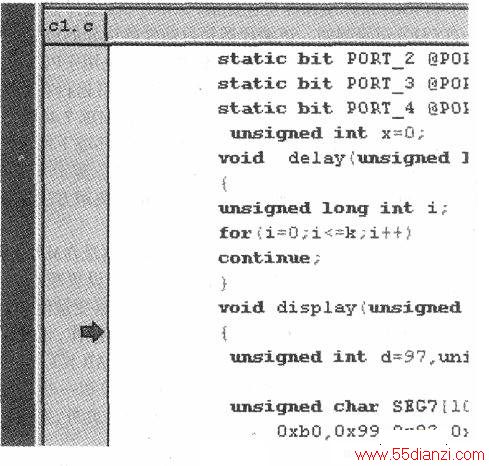

程序首次运行到主调显示函数display(x)；的原因是在main()函数体内的赋值语句x=0；此时若用鼠标再点击按钮Step Into(单步)，则程序就转到被调函数处，将主调函数的实参0，经值传递到被调函数Voiddisplay(unsigned int x)的形参，然后由被调函数执行其显示的功能，此时数码管LED显示为00。其显示界面如下图所示。
若要使程序再运行，就要将鼠标不断点击按钮Step Into、直到运行到赋值语句urut_bit=X%l0；处，就不再点击为止，如下图所示。

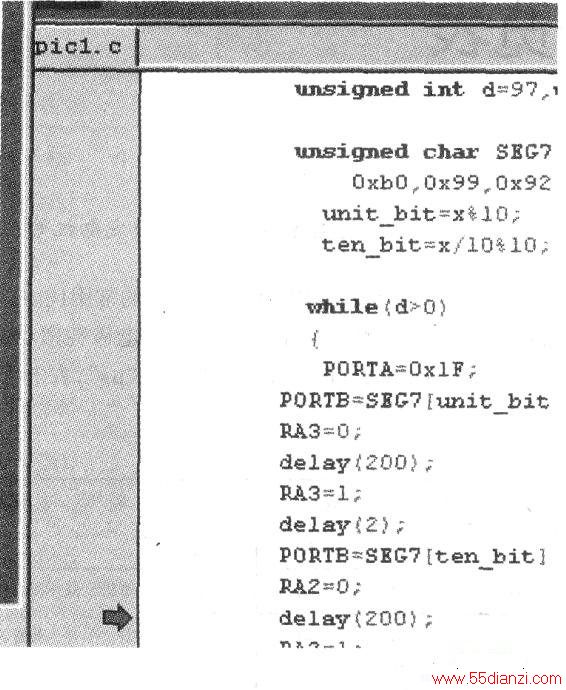

要使程序再运行，换用按钮Step over(单步越过)，此时程序即可顺序运行下去，如下图所示。

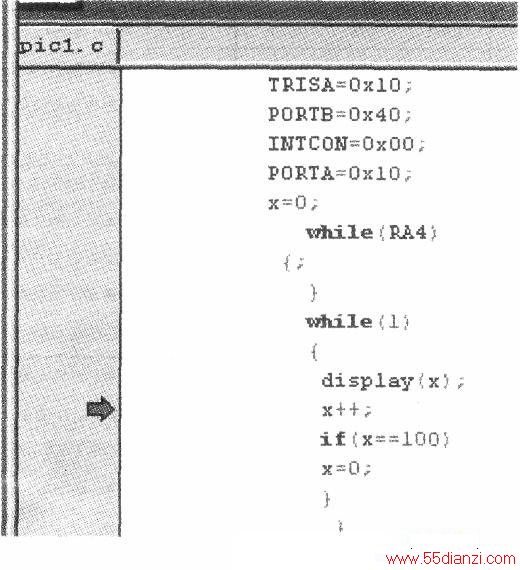

由于程序运行到while(d＞0)中，而D=97，若再用鼠标点击按钮Stepover，也很难跳出循环，为此要让程序跳出while(d＞0)循环，可用鼠标点击按钮Stepout(单步跳出)，此时程序跳出循环到while(l)循环语句中的x++；处即黄色箭头所指位置(不是第一次的display(x)处，如下图所示。
此时程序执行X++的0+1=1，若再用鼠标点击按钮Step Into(单步)，程序运行到下一步的if语句，即判断X达到100否（数码管LED显示最大为99），如下图所示。
