用PIC单片机实现的IC卡读写器

该电路的主要元件为LM317芯片，它是三端可调集成稳压器，输出电压为1.25～37V范围内可调。当其Vin端的输入电压在2～40V范围内变化时，电路均能正常工作，输出端Vout和调整端ADJ间的电压等于基准电压1.25V。该芯片内的基电路的工作电流IREF很小，约为50μA，由一个恒流性很好的恒流源提供，所以它的大小不受供电电压的影响，非常稳定。在图3中，B点为电压输出端，为IC卡提供电压。A点为控制端，与 单片机 的一个端口引脚相连，当该引脚为低电平时，三极管Q1不工作，B点输出电压约为3.15V；当该引脚为高电平时，三极管Q1工作，B点输出电压约为1.25V。在程序中查询IC卡插座中是否有IC卡，当有IC卡时，将A点所连的单片机引脚设置为低电平，从而为IC卡提供电源；当没有IC卡或对IC卡的操作结束时，将A点连的单片机引脚设置为高电平，从而不给IC卡提供电源。

　　IC卡的上电和下电程序如下。

　　IC卡上电子程序 IC卡下电子程序

　　POWERO N POWEROOF

　　BSF STATUS，RP0 BSFSTATUS，RP0

　　BCF TRISE，0 BCF TRISE，0

　　BCF RTISE，1 BCF TRISE，1

　　BCF STATUS，RP0 BCF STATUS，RP0

　　BCF PORTE，0 BSF PORTE，0

　　BCF PORTE，1 BSF PORTE，1

　　CALL DLYTIM CALL DLYTIM

　　RETURN RETURN

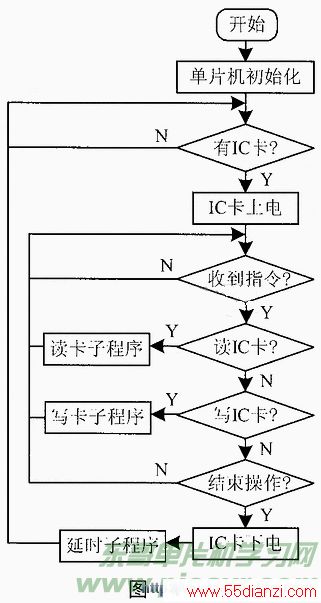

　　在本设计中， 单片机 与IC卡通信的主程序流程图如图4所示。

　　5 与PC机的通信

　　在本设计中，有PIC 单片机 与PC机串行通信的功能。由于本设计所用的单片机PIC16F877有USART方式，该方式可将C口的RC5和RC7设置成异步串行通信模式，因而在本设计中，与PC机的通信模块电路就比较简单。将单片机C口的RC6和RC7设置为异步串行通信模式，经过MAX232A芯片进行电平转换后，将TTL电平转换为RS232电平，再与DB9接口相连，即可实现通信。在PC机端，可以用VC等编程工具根据通信协议编写软件来控制对IC卡的读写操作。

　　6 结论

　　经过调试，本设计能够在脱离在线仿真器的情况下，上电后独立的运行程序，并能在PC机软件的控制下，实现对IC卡中任意位置的读写，其中读写的起始地址、读写数据的个数以及数据内容可以在PC机端输入或选择。

　　本设计已在实际应用中测试过，具有实用价值。由于本设计中所使用的PIC 单片机 的程序存储器较大（8KB），因而可以编写较大的程序，实现多合一该卡器并由PC机控制读写哪种芯片的IC卡。另外，由于本设计所使用单片机的程序存储器是Flash存储器，因而可以方便地实现程序的下载和升级。
