引言
本设计的主要目的是介绍IC卡的数据存储技术和IC卡的数据通信，因而使用存储器卡。由于本设计中既可与IC卡进行串行同步通信，又要与上位机进行中行异步通信，因而需要选择一种同时具有这两种通信方式的 单片机 。因为PIC16F877不仅具有本设计所需要的两种通信方式，而且还具有运行速度快、低功耗、价格低等优点，所以选择PIC16F877单片机作为本设计的单片机。

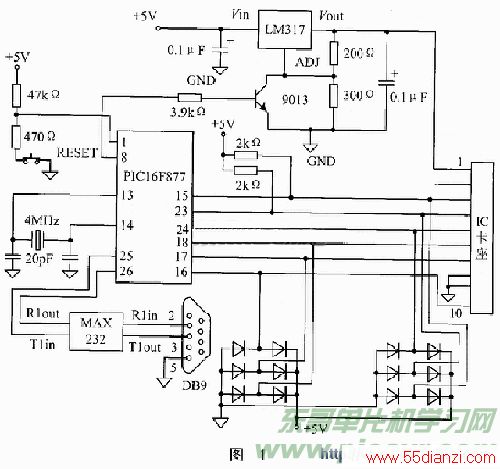

图1是本设计的电路图，图中电源变换电路和发光二极管等指示电路没有画出。图中的二极管电路是 单片机 与IC卡通信数据线的保护电路。当数据线上的电压为负电压时，与地相连的二极管导通；当数据线上的电压大于 5V时，与 5V相连的二极管导通，从而保证数据线上的电压在0V～ 5V之间，保护单片机和IC卡不受损坏。图中单片机的15脚和23脚分别与IC卡的输出引脚3和4相连。由于IC卡的输出电压为CMOS电平，而单片机能够正确的识别IC卡的输出信号，需要加上拉电阻。
1 SPI工作方式
串行外围设备接口SPI（Serial Peripheral Interface）总线技术是Motrola公司 推出的一种同步串行接口。SPI总线是一种三线同步总线，因其硬件能力很强，与SPI有关的软件就相当简单，使CPU有更多的时间处理其它事务，因此得到广泛应用。
SPI模式允许8位数据同步发送和接收，支持SPI的所有四种方式。SPI模式传输数据需要四根信号线：串行数据输出（SDO）线、串行数据输入（SDI）线、串行时钟（SCK）和从选择（SS）。其中，从选择线只用于从属模式。
1.1 SPI主模式
由于控制时钟SCK的输出，主模式可以在任何时候开始传输数据。主模式通过软件协议控制从模式的数据输出。
在主模式中，一旦SSPUF寄存器写入，数据就会发送或接收。在接收数据时，SSPSR寄存器按照时钟速率移位，一旦接收到一个字节，数据就传输到SSPBUF，同时中断标志位和状态标志位置位。
时钟的极性可以通过编程改变。在主模式中，时钟SCK的频率可以设置为：fosc/4(即Tcy)、fosc/16(即4Tcy)、fosc/64(即16Tcy)和定时器2（Timer2）输出的二分频等四种。在芯片时钟为20MHz时，SCK的最大频率为5.0MHz。

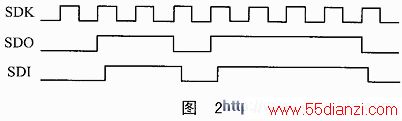

在本设计中，使用的就是SPI主模式，由 单片机 控制时钟SCK的输出。当向IC卡中写数据时，随时可以发送数据；当读IC卡内的数据时，先要发送任意一个数据（此时IC卡不处于写入状态，不会接收该数据）， 给IC卡提供输出数据的时钟，然后再接收IC卡发出的数据。其时序如图2所示。（发送和接惦的数据均为6FH）
如果要连续发送数据，那么每次将数据送到SSPBUF寄存器后，都要判断是否已经发送完该数据，即判断PIR1寄存器的SSPIF位是否为1。如果SSPIF位为1，则表明数据已经发送完毕，可以继续发送下一个数据。但此时还不能立即发送下一个数据，因为SSPIF位必须在程序中由软件清零，只有将SSPIF位软件清零后，才能继续发送下一个数据。
1.2 SPI从模式
在SPI从模式，数据的发送和接收领先SCK引脚上输入的外时钟脉冲，当最后一位被锁存后，中断标志位SSPIF（PIR1的D3）位。在休眠模式，从模式仍可发送和接收数据，一旦接收到数据，芯片就从休眠中唤醒。如果采用SS控制的从模式，当SS引脚接到VDD时，SPI模式复位；如果 彩CKE=1控制的从模式，必须开放SS引脚控制。
在本设计中，由于IC卡是存储器卡，不能提供时钟信号，因此不能采用从模式，只能采用主模式，由 单片机 控制时钟信号。
单片机 的SPI方式初始化程序如下：
· MOV LW20H ；将20H送到累加器
· MOV WF SSPCON ；将累加器中的数送到SSPCON寄存器
·BSF STATUS，RP0 ；将定RAM区的第1页
·BCF SSPSTAT，SMP ；将SSPSTAT寄存器的SMP位置0
·BSF SSPSTAT，CKE ；将SSPSTAT寄存器的CLK位置1
·BCF TRISC，3 ；将端口C的第3位设置为输出
·BCF TRISC，5 ；将端口C的第5位设置为输出
其中，上述第1、2行程序是配置控制寄存器，将SPI方式配置为主控模式，时钟频率为 单片机 时钟频率的1/4，并将时钟的高电平设置为空闲状态。第3行程序为换页指令，将指针转到第1页。因为PIC16F877单片机的数据存储器是分页的，而所要操作的寄存器在第1页，因此要用换页指令将指针到第1页。第4、5行程序是配置状态寄存器，将SPI方式设置为数据输出时钟的中间采样，时钟SCK的上升沿触发。第6、7行程序则是将RC口的RC3和RC5设置为输出。2 USART方式
通用同步异步接收发送模块（USART）是两个串行通信接口之一，USART又称为SCI（Serial Communication Interface）。USART可以设置为全双工异步串行通信系统，这种方式可以与个人计算机PC或串行接口CRT等外围设备进行串行通信：也可以设置为半双工异步串行通信系统，与串行接口的A/D或D/A集成电路、串行EEPROM等器件连接。USART是二线制串行通信接口，它可以被定义如下三种工作方式：全双工异步方式、半双工同步主控方式、半双工同步从动方式。
为了把RC6和RC7分别设置成串行通信接口的发送/时钟（TX/CK）线和接收/数据（TX/DT）线，必须首先把SPEN位（TCSTAT的RD7）和方向寄存器TRISC的D7：D6置1。
USART功能模块含有两个8位可读/写的状态/控制寄存器，它们是发送状态/控制寄存器TXSTA和接收状态/控制寄存器TCSTA。
USART带有一个8位波特率发生器BRG（Bau d Rato Generator），这个BRG支持USART的同步和异步工作方式。用SPBRG寄存器控制一个独立的8位定时器的周期。在异步方式下，发送状态/控制寄存器TXSTA的BRGH位（即D2）也被用来控制波特率（在同步方式下忽略BRGH位）。
向波特率寄存器SPBRG写入一个新的初值时，都会使BRG定时器复位清零，由此可以保证BRG不需要等到定时器溢出后就可以输出新的波特率。
对USART方式进行初始化的程序如下：
BSF STATUS，RP0 ；将指针指向数据存储器的第1页
MOV LW 0x19
MOV WF SPBRG ；设置波特率为9600
BCF STATUS，RP0 ；将指针指向数据存储器的第0页
CLRF RCSTA ；将接收控制和状态寄存器清零
BSF RCSTA，SPEN ；串口允许
CLRF PIR1 ；清除中断标志
BSF STATUS，RP0 ；将指针指向数据存储器的第1页
CLRF TXSTA ；将发送控制和状态寄存器清零
BSF TXSTA，BRGH ；设置为异步、高速波特率
BSF TXSTA，TXEN ；允许发送
BCF STATUS，RP0 ；将指针指向数据存储器的第0页
BSF RCSTA，CREN ；允许接收
初始化完成后，即可发送或接收数据。在发送或接收数据时，通过查询发送/接收中断标志位即可判断是否发送完一个数据/接收到一个数据。发送/接收中断标地不需要也不有用软件复位。
在异步串行发送的过程中，只要TXREG寄存器为空，中断标志TXIF就置位。因此，TXIF为1并不是发送完毕的标志，但仍可以用TXIF标志来判断。因此当TXREG为空时，将数据送入后，数据会保留在TXREG寄存器中，直到前一个数据从发送移位寄存器中移出，即前一个数据发送完。
3 IC卡
IC卡是集成电路卡（Integrated Circuit Card）的简称，有些国家和地址称其为智能卡（Smart Card）、芯片卡（Chip Card）。国际标准化组织（ISO）在ISO7816标准中规定，IC卡是指在由聚氯乙烯（PVC）或聚氯乙烯酸脂（PVCA）材料制成的塑料卡内嵌入式处理器和存储器等IC芯片的数据卡。近年来，由于导半体技术的进步，集成化程度和存储器容量有了很大提高，并使CPU和存储器集成在一个芯片上，从而提高了数据的安全性。
在本设计中，IC卡采用的是AT45DB041B-SC芯片，该芯片的特点如一下：
在本设计的调试过程中，曾测试过IC卡的输入输出电平，结果证明这种IC卡的输入电平与TTL兼容，而输出电平与TTL不兼容。
4 IC卡的电源提供电路

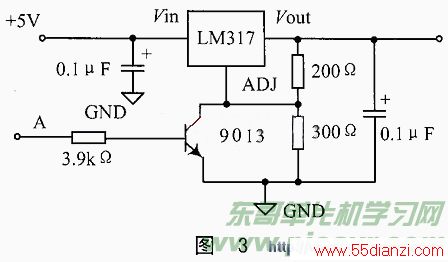

在本设计中，由于IC卡的电源电压范围为 2.7～ 3.6V，而PIC 单片机 需要的电源为 5V，而且稳压源提供的电压也是 5V，因此，要设计一个稳压模块，给IC卡提供 3V左右的电压。设计电路如图3所示。
