a.SA1合上，SA2打开，KA5线圈通电吸合并自锁，此时KA5线圈及R上的电压基本相等，约为12V，KA6线圈被短路脱吸。
b.SA1打开，SA2合上，KA5线圈被短路，KA5脱吸，KA6线圈通电吸上并自锁。
c.SA1、SA2同时合上，由于KA5、KA6线圈同时被短路，所以V1也处于上述导通状态，但KA5、KA6总是处于脱吸状态。

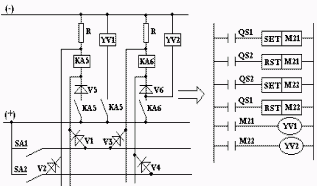

根据上述要求可得出SA1、SA2与KA5、KA6的逻辑关系,如表2所示。从表2可看出，SA1是KA5的置位端，KA6的复位端；SA2是KA6的置位端，KA5的复位端。这种状态可由PLC内部的置位、复位指令来实现，其梯形图如图4示，图中M21相当于KA5，M22相当于KA6。
表2顺序逻辑控制
（3）编程调试
由于用PLC改造原机床电气系统是以不改变原控制功能为前提，此时可对原线路进行分块处理，对于MZ2015磨床，可分成输出处理程序，输入处理程序和顺序控制逻辑程序，这种处理对于程序调试和设备维修都有很大的方便，根据手动、长修、自动和半自动四种工作方式分别进行模拟运行。用开关模拟输入信号，开关的一端接入相对应的输入端点，另一端作为公共端接在PLC输入信号电源的负端。输入程序后，对照输入信号状态表，设置好原始状态情况下所有输入信号的状态；再按工步状态，扳动开关，观察输出端点指示灯在一个工作循环里的状态变化，并与工艺过程对照。由于程序较长，这里仅给出输出部分及二极管顺控电路所对应的梯形图，如图4、5示。

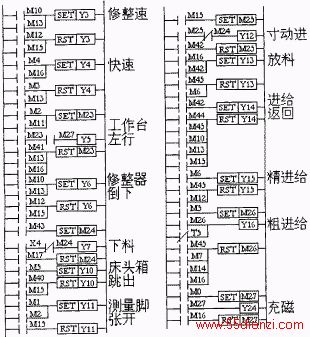

图5输出部分梯形图
点击此处查看全部新闻图片
点击此处查看全部新闻图片
3、结束语
用可编程控制器改造旧机床电气系统，在现有企业里是非常现实的技术改造方案，具有投资省、见效快的特点。通过使用PLC改造该机床电气系统后，去掉了原机床的13只中间继电器，5只时间继电器，80只顺序控制二极管及20只电阻，使线路简化。同时，由于PLC的高可靠性，输入输出部分还有信号指示，不仅使电气故障次数大大减少，而且还给准确判断电器故障的发生部位提供了很大的方便。
