电压输出式角度检测电路图

电压输出式角度检测电路图

点击数：7926 次录入时间：03-04 12:03:42 整理：http://www.55dianzi.com 电子电路图

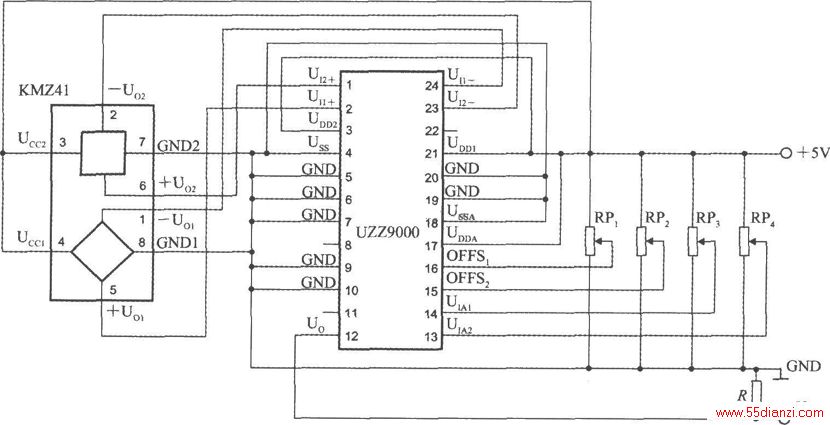

由UZZ9000和KMZ41构成的电压输出式角度检测电路如图所示，它采用+5V电源，RP1～RP2为失调电压调节电位器，RP3～RP4为增益调节电位器。R为输出端的下拉电阻。输出电压可送至数字电压表，显示出被测角度值。

由UZZ9000和KMZ41构成的电压输出式角度检测电路如图所示，它采用+5V电源，RP1～RP2为失调电压调节电位器，RP3～RP4为增益调节电位器。R为输出端的下拉电阻。输出电压可送至数字电压表，显示出被测角度值。
