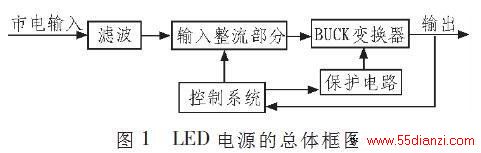

采用BUCK变换器、IPD控制实现开关电源,输出恒定的电流和电压,驱动LED灯。电路的总体框图如图1所示。
主电路部分,在市电之后紧接着接了一个滤波器,它的作用是滤除电源中的高次谐波以及电源中的浪涌,使得控制电路受电源的干扰小。输入整流部分采用一体式的整流桥,通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的脉动的直流电,再在滤波电容和电感的作用下,输出直流电压。经过MIP553和BUCK电路的调节和控制后输出供LED使用的电压。
