8广义软开关串并联补偿在线UPS应用举例

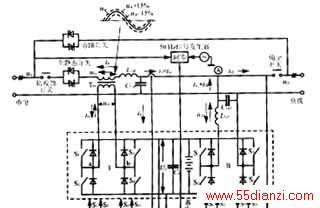

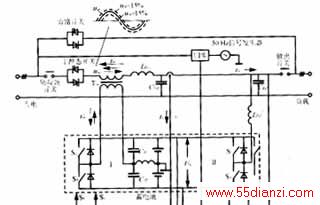

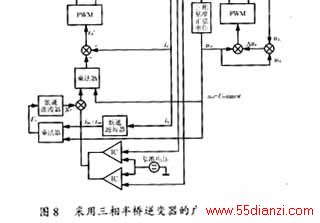

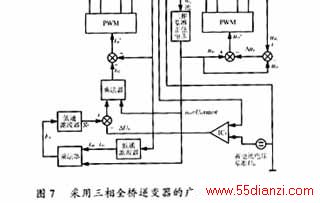

采用广义软开关的串并联补偿在线UPS电路如图1、图7、图8所示。其中图1为采用单相全桥逆变器的在线UPS，图7为采用三相全桥逆变器的在线UPS，图8为采用三相半桥逆变器的在线UPS。图中的无损缓冲电路与图4和图5相同，在UPS电路中没有画出。
9结语
上面介绍的广义软开关，是一种无源、无损缓冲电路式的软化开关。它可以达到与传统ZVT或ZCT软开关几乎相同的指标，但比传统软开关具有电路简单，成本低廉，可靠性高的优点。先进的串并联补偿在线UPS采用广义软开关后，可以使效率进一步提高，电磁干扰大大降低，也使市场竞争力进一步得到增强。
