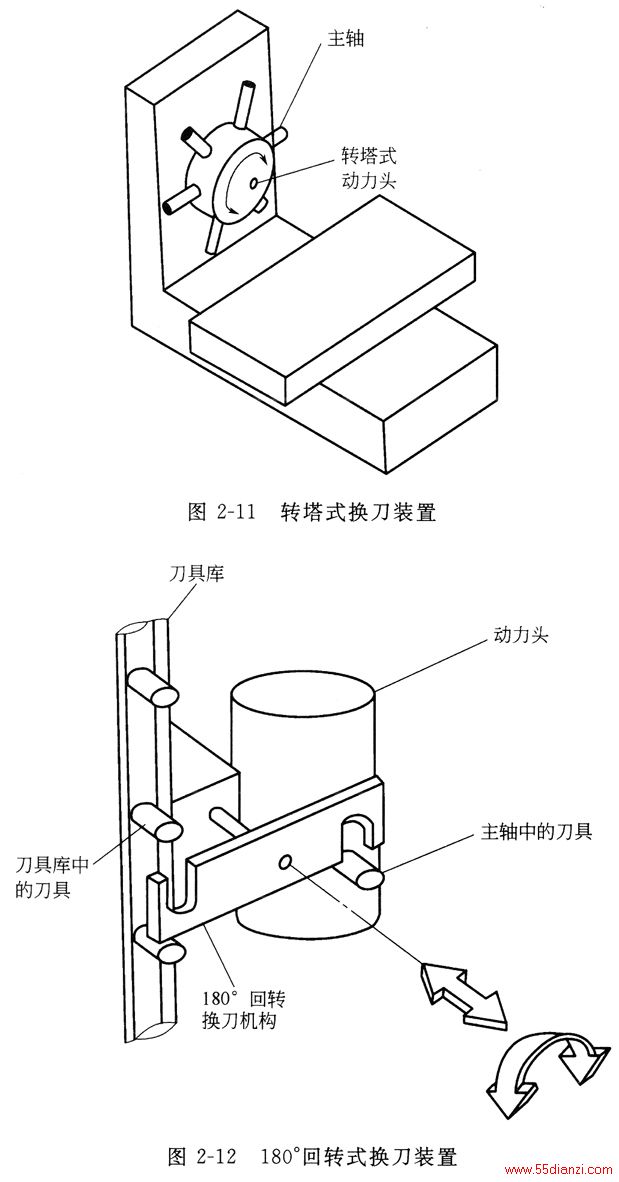

换刀装置回转1800并将主轴刀具与刀具库刀具带走；换刀装置回转的同时，刀具库重新调整其位置，以接受从主轴取下的刀具；接下来，换刀装置将要换上的刀具与卸下的刀具分别装人主轴和刀具库；最后，换刀装置转回原“待命”位置。至此，换刀完成，程序继续运行。这种换刀装置的主要优点是结构简单、涉及的运动少、换刀快。主要缺点是刀具必须存放在与主轴平行的平面内，与侧置后置刀具库相比，切屑及切削液易进人刀夹，因此必须对刀具另加防护。刀夹锥面上有切屑会造成换刀误差，甚至有损坏刀夹与主轴的可能。有些加工中心使用了传递杆，并将刀具库侧置。当换刀指令被调用时，传递杆将刀具库的刀具取下，转到机床前方，并定位于与换刀装置配合的位置。1800回转式换刀装置既可用于卧式机床，也可用于立式机床。
1） 回转插人式换刀装置

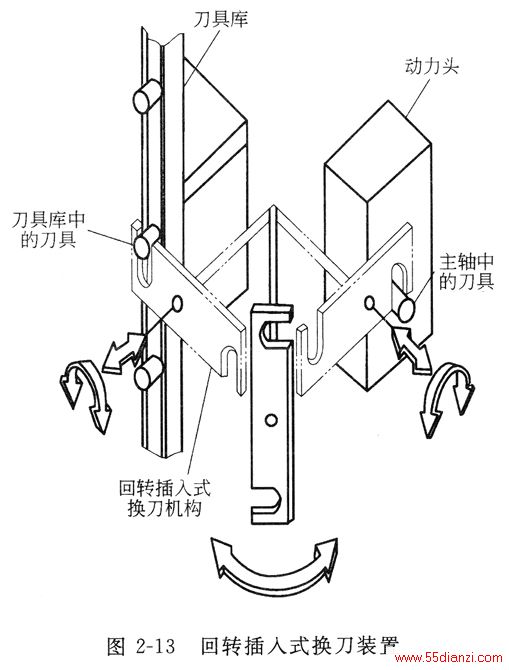

回转插人式换刀装置（最常用的形式之一），是回转式换刀装置的改进形式。回转插人机构是换刀装置与传递杆的组合。图 213 为回转插人式换刀装置的工作原理，其应用在卧式加工中心上。这种换刀装置的结构设计与1800回转式换刀装置基本相同。
当接到换刀指令时，主轴移至换刀点，刀具库转到适当位置，使换刀装置从其槽内取出欲换上的刀具；换刀装置转动并从位于机床一侧的刀具库中取出刀具，换刀装置回转至机床的前方，在该位置将主轴上的刀具取下，回转1800将欲换上的刀具装人主轴；与此同时，刀具库移至适当位置以接受从主轴取下的刀具；换刀装置转到机床的一侧，并将从主轴取下的刀具放入刀具库的槽内。
这种装置的主要优点是刀具存放在机床的一侧，避免了切屑造成主轴或刀夹损坏的可能性。与 1800 回转式换刀装置相比，其缺点是换刀过程中的动作多，换刀所用的时间长。
