集成电路管脚识别方法

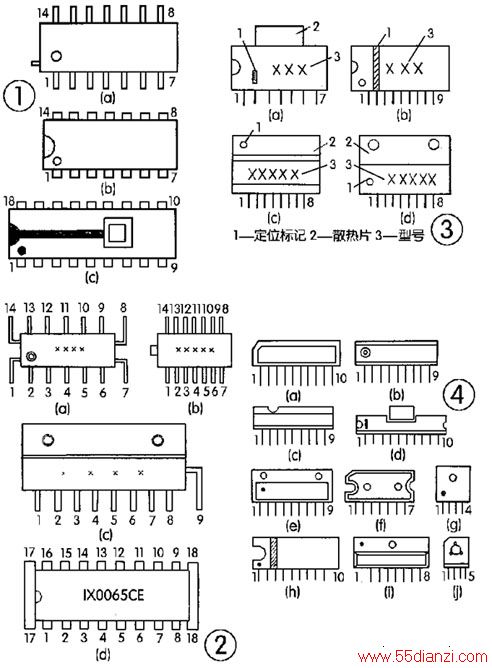

    集成电路通常有扁平、双列直插、单列直插等几种封装形式。不论是哪种集成电路的外壳上都有供识别管脚排序定位（或称第一脚）的标记。对于扁平封装者，一般在器件正面的一端标上小圆点（或小圆圈、色点）作标记。塑封双列直插式集成电路的定位标记通常是弧形凹口、圆形凹坑或小圆圈。进口ＩＣ的标记花样更多，有色线、黑点、方形色环、双色环等等。图１（ａ）、（ｂ）示出了数字集成电路采用扁平封装与双列直插式塑料封装常见的管脚定位标记。图１（ｃ）是采用陶瓷封装的双列直插式数字集成电路，它采用金属片与色点双重标记。
    识别数字ＩＣ管脚的方法是：将ＩＣ正面的字母、代号对着自己，使定位标记朝左下方，则处于最左下方的管脚是第１脚，再按逆时针方向依次数管脚，便是第２脚、第３脚等等。图２（ａ）、（ｂ）是模拟ＩＣ的定位标记及管脚排序，情况与数字ＩＣ相似。模拟ＩＣ有少部分管脚排序较特殊，如图２（ｃ）、（ｄ）所示。
    图３、图４是各种单列直插ＩＣ的管脚排序。数管脚时把ＩＣ的管脚向下，这时定位标记在左面（与双列直插一样），从左向右数，就得到管脚的排列序号。

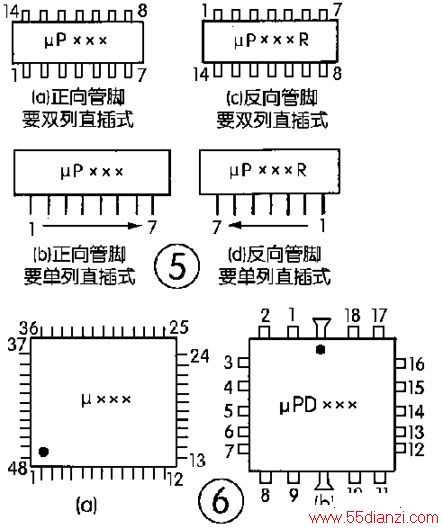

    有些进口ＩＣ电路的管脚排序是反向的。这类ＩＣ的型号后面带有后缀字母“Ｒ”。型号后面无“Ｒ”的是正向型管脚，有“Ｒ”的是反向型管脚，如图５所示。例如：Ｍ５１１５和Ｍ５１１５ＲＰ，ＨＡ１３３９Ａ和ＨＡ１３３９ＡＲ，ＨＡ１３６６Ｗ和ＨＡ１３６６ＡＲ，前者是正向管脚型，而后者是反向管脚型。识别这类ＩＣ的管脚数应加以注意。
    四列扁平封装式ＩＣ电路管脚很多，常为大规模集成电路所采用，其引脚的标记与排序如图６所示。　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　
