集成运放的实际等效模型

　　集成运放的实际等效模型主要用于分析集成运放的实际特性参数，也用于分析和计算实际集成运放的非理想特性和由此带来的误差。如图所示为集成运放的实际等效模型。

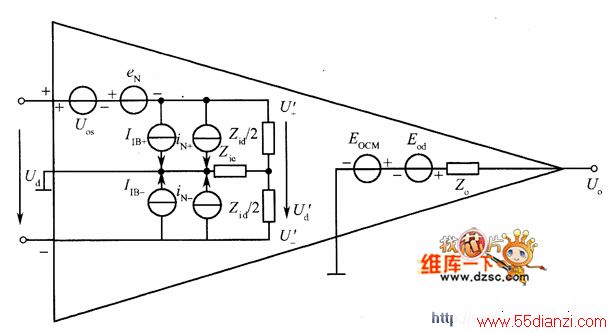

　　图 集成运放的实际等效模型

　　在实际应用时，可根据需要分别进行直流特、交流特性、瞬态特性、噪声特性等的分析。在计算误差时，可分别计算每一个或数几个特性参数作用的结果，而不必把所有的参数放在一起来分析，否则其分析将是十分烦琐的。这样简化分析的结果仅仅是忽略了一些高次误差项，是完全允许的。实际等效模型中的参数也可以理解为是变化的参数，如失调电压随温度和 电源 电压变化而变化，则可以用来分析它们变化所带来的影响。
