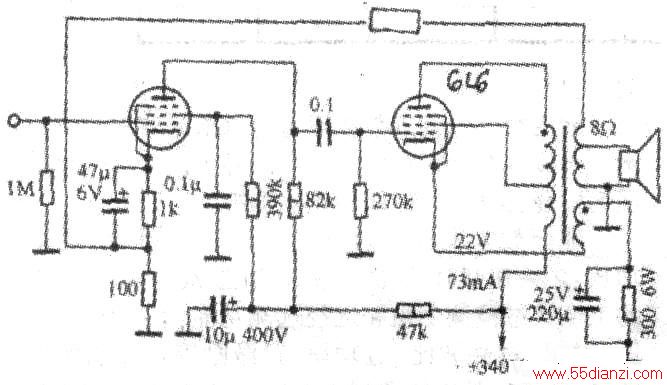

此为在多极管功放电路常采用的本级负反馈电路之一，其典型电路见下图，按其反馈性质是将输出变压器专用阴极反馈绕组的输出电压以相反的相位施加于输出管阴极与第一栅之间，故构成串联输入的电压负反馈。结果使输出级输入阻抗提高，净输入信号被反相位信号抵削，等效增益降低，失真成分减小。此种反馈方式可以改变阴极专用绕组的匝数比以改变B值，因而反馈量也易于控制。负反馈系数B由阴极绕组与初级绕组匝数比（实际等于其信号电压比）决定。对高增益多极输出管而言，此反馈方式可以达到较大的本级反馈量，从而有效的改善输出级的高内阻和非线性失真，而且只要输出管有足够高的跨导，也可对前级呈现极小的负担。
根据电子管三项基本参数的关系可知，多极管放大系数μ=S.Ri，以常用功率管6L6为例，其u=6mA/r×22.5KΩ≈135。当加入负反馈后，此μ值会降低，从而放大器的电压增益等效的减小。
当采用串联输入电压反馈时，6L6的开环电压增盖Ko约为13倍（即标准应用状态下输入信号峰值为14Vp-p。在2500Ω负载上输出6.5W的功率，其输出电压应为
当加入B=1/10的串联电压负反馈时p=1/10，则反馈量
本级电压增益K由13减小为1/2.3≈5.6，表明在输出6.5W功率时输入信号峰值应增大为14V+31.8、(后者为必须抵消的负反馈电压)。与此同时，6L6的闭环输出阻抗Ri=1/Sβ，约1.6KΩ，非线性失真也由开环的10%降低为1/2.3，约4.34%。
由上例结果可见约7dB的本级负反馈已使6L6输出级效果得到初步改善，再配合加入局部环路反馈如与推动级间反馈），有望使THD减小到1%以下，但切勿忘记上述改善均以牺牲放大器增益为代价，过大的负反馈量使放大器设计带来困难，采用多重负反馈肘，对本级负反馈中的一路而言，反馈量也不宜超过10dB。
如上例当N=10dB时，6L6输入信号将增大为14Vp-p的三倍，形成驱动困难。相对非线性失真也只减小3倍即3%左右，权衡利弊，此种增大反馈量的作法弊多利少。
