液晶面板接口输入信号传输方式

　　(1)串行与并行传输方式
　　
　　液晶面板输入信号的种类可分为RGB数据信号、时钟与同步信号、数据启动信号几大类。
　　
　　液晶面板输入的RGB数据信号有并行传输和串行传输两种方式。其中TTL、TCON接口类型采用并行传输方式，LVDS、TMDS、RSDS接口类型采用串行传输方式。
　　
　　①并行方式传输RGB数据。
　　

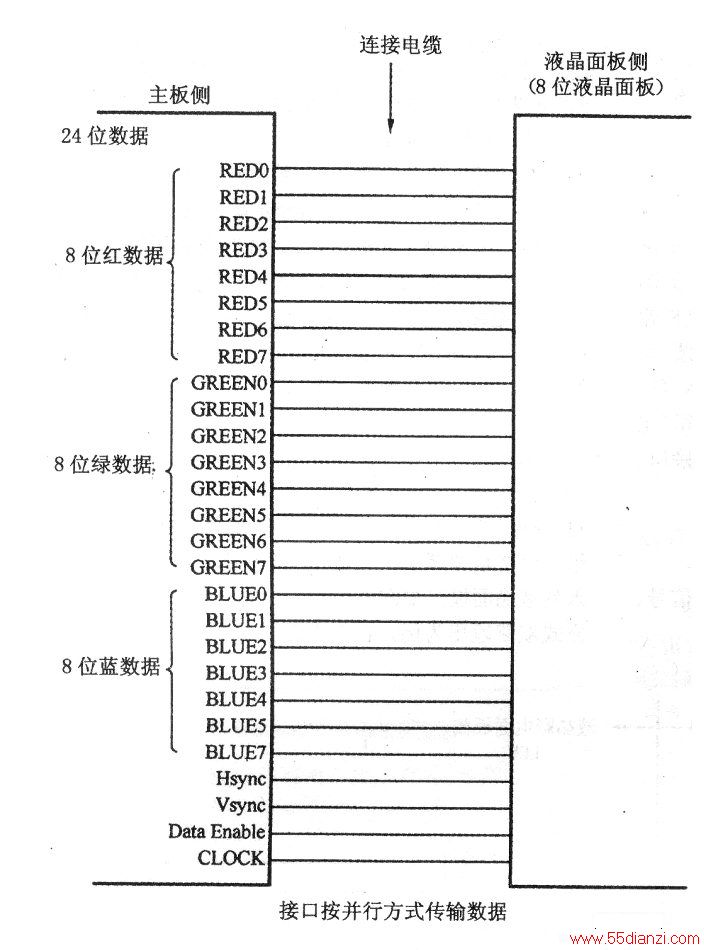

　　并行方式传输RGB数据，就是每一位基色信号数据都使用一条单独的数据线进行传输，对应于8位液晶面板，R、G、B三个子像素分别用8位的数据量来表示，则RGB数据一共为24位，RGB数据线也一共有24条。下图所示为并行方式传输数据的示意图。

　　
　　以列队前进的方式作为比喻，并行方式传输数据就是将每个基色数据排成一横队，共同输出。
　　
　　②串行方式传输RGB数据。
　　

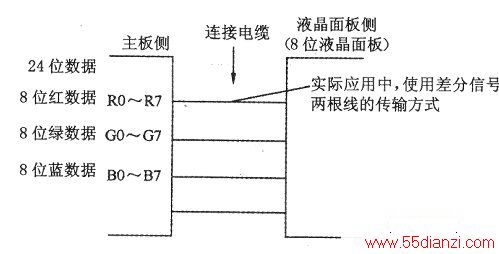

　　串行方式传输RGB数据，就是将每个基色信号的8位数据（以8位传输为例）排成一纵队，使用一条数据线按顺序输出。下图所示为串行方式传输RGB数据的示意图。

　　
　　(2)单路与双路传输方式
　　
　　液晶彩电的分辨率越高，数据传输的速率也就越高。为了减轻由于液晶彩电分辨率的提高而对相关IC及传输带宽提出的更高要求，降低电磁干扰(EMI)，在液晶彩电RGB数据传输电路（主要是在液晶彩电SCALER电路的输出→液晶面板输入→驱动电路这→信号传输路径中）的结构上出现了双路RGB数据输出的方式。因此，RGB数据的传输也就有了单路和双路之分。
　　
　　①双路方式传输RGB数据
　　　　

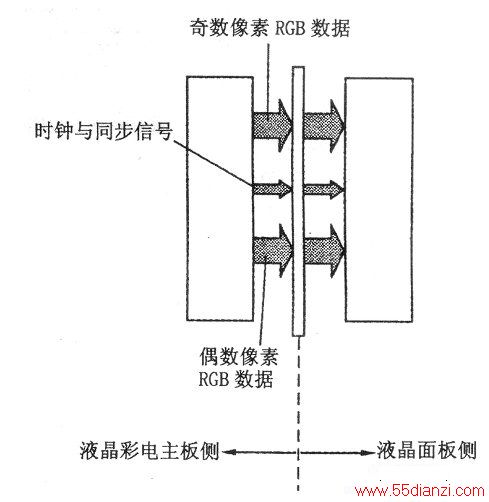

　　在此处，“双路”的意思并不是说仅使用两根或两对数据线传送数据，而是将RGB数据分成奇数、偶数两组，以奇数像素RGB数据和偶数像素RGB数据两路输入到液晶面板，如下图所示。以每像素8位数据并行方式双路输出为例，在图中奇数像素和偶数像素RGB数据传输通道中，各包含了24条，分别是：奇数像素R(8位)、G(8位)、B(8位)24条；偶数像素R(8位)、G(8位)、B(8位)24条。共48条数据线。

　　
　　以双路方式传输RGB数据时，在一个时钟脉冲周期内，奇数、偶数像素通路各输出一个像素的数据，因此，这种传输方式是每时钟传输两个像素（奇、偶各一）的数据，又叫做二像素传输方式。双路RGB数据传输方式的时钟频率是单路方式时的1/2。
　　
　　②单路方式传输RGB数据。
　　
　　此处的“单路’，是相对于“双路”而言。使用单路方式传输RGB数据时，不将RGB数据中的奇数、偶数像素分成两路单独传送，而是按常规的方式以正常顺序传输RGB数据。下图所示为单路方式传输RGB数据的示意图。其实，并行方式传输RGB数据以及以串行方式传输RGB数据都属于单路方式。单路RGB数据传输方式的时钟频率是双路方式时的两倍。

　　
　　有关双路、单路RGB数据传输还有许多其他叫法。
　　
　　有关双路（双通道）RGB数据传输方式的叫法：二（双）像素传输方式、二像素每时钟传输方式、36位数据(RGB各6位，共两路)传输方式、48位数据(RGB各8位，共两路)传输方式、60位数据(RGB各10位，共两路)传输方式。
　　
　　有关单路RGB数据传输方式的叫法：一（单）像素传输方式、一像素／每时钟传输方式；18位数据(RGB各6位)传输方式、24位数据(RGB各8位)传输方式、30位数据(RGB各10位)传输方式。
　　
　　有时还常常在表示方式中加上信号类型的名称，如：双路6位TTL，单路6位TTL；双路8位TTL，单路8位TTL；双路6位LVDS，单路6位LVDS；双路8位LVDS，单路8位LVDS；双路10位LVDS，单路10位LVDS等。
