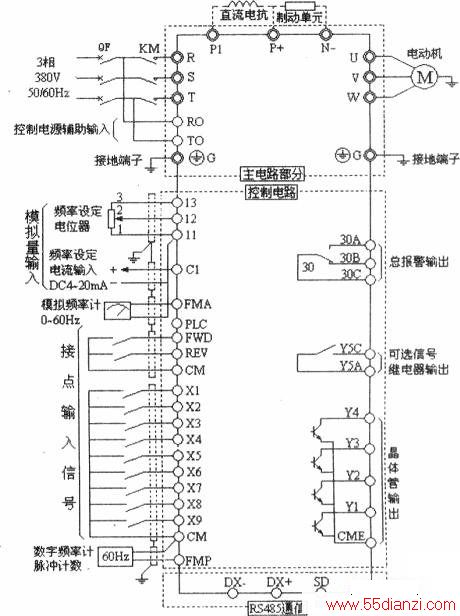

富士GIIS/P11S系列变频器的基本接线图见下图。该图已将一次电路（主电路）部分、控制电路和RS485通信部分用各自的虚线框圈定，便于区分电路构成。
在主电路部分，使用了RO和TO两个控制电源辅助输入端。这两个端子即使不连接电源，变频器仍能照常工作，但保护功能动作时，若使变频器电源侧的交流接触器断开的话，则变频器的控制电源也将失电，总报警继电器的接点状态(即图3中的接点30A、30B和30C)不能保持；操作面板上的显示也将消失。为了防止这种情况，可按图3所示将电源辅助输入端与变频器的主电路电源接通。
富士变频器的输出端子Yl至Y4是集电极开路型输出端子；Y5C和Y5A是一组功能可选的继电器接点。另外，富士变频器的FMA端子输出的模拟直流信号可以连接一只模拟仪表，用来指示参数选定的输出频率、输出电流或输出电压等运行值；端子FMP输出的脉冲信号可以连接—_只数字仪表，其指示内容与选择范围与FMA端子相同。模拟量输入端子用于外接模拟频率给定信号的输入；接点输入信号端是外接正、反转控制与多功能输入端子。
