富士G11S/P11S变频器多段速运行参数

　　富士C11S和P11S系列变频器中的功能参数大部分是通用的，只有少数参数略有差异。
　　
　　参数码E01~E09对多功能端子X1—X9进行功能设置。
　　
　　下图是富士G11S/P11S系列变频器的基本接线图（局部），由图可见，富士的该系列变频器有X1~X9共9个多功能端子．参数E01 ~E09可分别对这9个多功能端子进行功能设置。9个多功能端子与公共端子CM之间各有一个触点，触点闭合认定该端子状态为二进制数的1：触点断开认定该端子状态为二进制数的0。通过PLC、上位机或其他方式对9个触点通断的控制，可以实现诸多功能，因此，Xl～X9被称作多功能端子。

　　

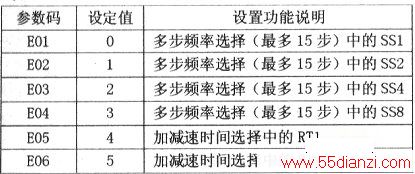

　　参数E01~E09的设定范围为0～35，这里仅介绍与多段速运行有关的设置。下表是将部分多功能端子设置为多段速运行的示例。表1中列出的参数码，其设定值一定是互不相同的，否则设置相同的端子其功能也就相同、重复了。例如，可将E1设置为0，将E2设置为1，将E3设置为2。如此设置即可根据多功能端子X1~X4的状态确定当前运行的是哪一个段速，根据多功能端子X5~X6的状态确定当前运行段速的加减速时间。

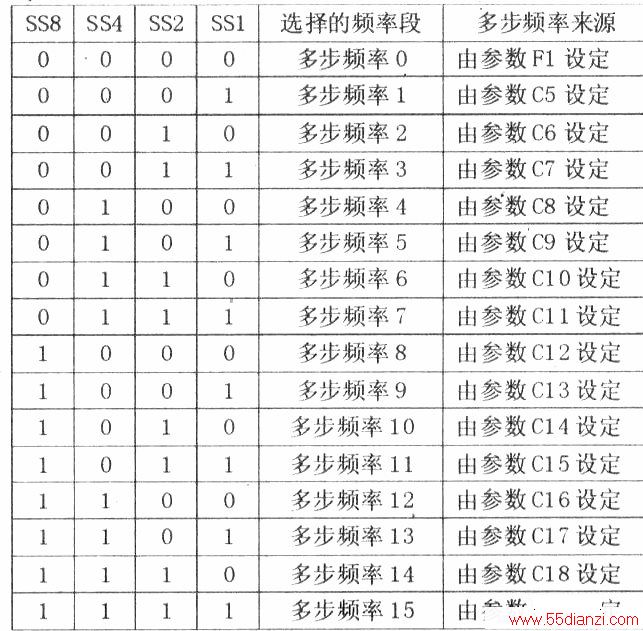

　　多步频率选择（最多15步）中的ss8、SS4、SS2、SS1的状态，以二进制数的规则组合成十进制数的o~15．与多步频率称谓之间的对应关系见下表。

　　

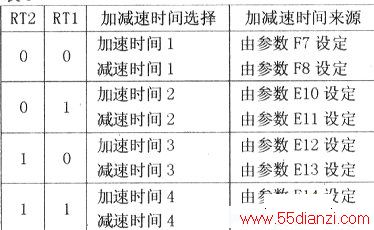

　　加减速时间选择中的RT2、RT1的状态，以二进制数的规则组合成十进制数的顺序号，与所选择的加减速时间的对应关系见下表。

　　
　　参数码F07加速时间1．设定范

　　频率从OHz加速到最高频率所需的时间为加速时间；频率从最高频率减速到OHz所需的时间为减速时间。加、减速时间的示意图见下图。

　　
　　由于加、减速时间是以最高频率为基础设定的，而有时加速的终止频率或减速的开始频率并不等于最高频率，所以，实际动作的加F07和F08设定的时间。

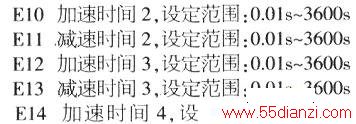

　　定范围：0.01s—3600sE15减速时间4．设定范围：0.01s~3600s加、减速时间2—4的设定范围、相关说明与参数F07、F08相同，此处不赘述。
　　
　　c05多步频率1，设定范围：G11S,0,00-400.00Hz;P11S,0.00-12.0.00HzC06多步频率2．设定范围：G11S,0.00～400.OOHz; P11S,0.00—120.00HzC07多步频率3，设定范围：G11S，0.00~400.00Hz;P11S.0.00—120.00HzC19多步频率15．设定范围：G11S，0.00~400.00Hz;P11S.0.00—120.OOHz参数C05~C19用来设定每一个多步频率的运行频率。由多功能端子对应的SS8、SS4、SS2、SSI的状态组合来选择多步频率1～15。当ss8、SS4、SS2、SS1的状态组合为O时，则多段速运行功能无效。因此多步频率最多是15个。可以选择≤I5个（0~15个）多步频率实地运行。
