格立特VF-10系列变频器的频率检测Y1功能F92出厂设定值：0，设定范围：0~14。
Y2功能F93出厂设定值：O，设定范围：0—14。
Y3功能F94出厂设定值：0，设定范围：0~14。
Y1、Y2和Y3是格立特VF-10系列变频器的集电极开路输出型多功能端子．如下图所示。宦与外部电源正端之间可以连接负载元件RL1、RL2或RL3，这些负载元件可以是继电器线圈、指示灯、蜂鸣器等。当连接的负载属于电感性元件时，应在元件两端并联续流二极管以策安全。
上列三个功能参数中，每一个功能参数都有0—14共15种选择可供设置，而且每个参数的设定值可以互不相同。
下面仅列出与频率检测相关的设定值。
“1”：频率到达信号。当变频器的输出频率到达设定频率，而且输出频率与设定频率的差值不大予FAR（FAR由参数F95设定，见下述）时，端子与COM接通。此时相应端子内部的三极管饱和导通。
“2”：频率水平检测信号1。当变频器的输出频率到达指定频率FDT（由参数F96设定）时，端子与COM接通。
“6”：频率上限到达。当变频器的输出频率到达上限频率（由参数F17设定）时，端子与COM接通。
，“7”：频率下限到达。当变频器的输出频率到达下限频率（由参数F18设定）时，端子与COM接通。
“14”：频率水平检测信号2。当变频器的输出频率到达指定频率FDT（由参数F96设定）时，端子与COM断开。此时相应端子内部的三极管截止。
以上设定的端子例如Y1与COM接通时，负载RL1获得工作电源。如果RL1是蜂鸣器，则其将鸣叫。
Y1、Y2和Y3端子外接负载的最大容量为DC24V、50mA．这些数据受端子内部三极管极限参数和变频器散热条件等因素的限制。
频率到达检出宽度(FAR) F95出厂设定值：0.00，设定范围：0.00~10.00Hz。
该参数用于检测输出频率范围，当输出频率与设定频率的差值不大于FAR时，开路集电极输出信号，例如端子Y1与COM接通。
因为多功能输出端子为可编程端子，所以当输出端子（例如端子Yl）功能选择代码1（功能为检测输出频率是否到达设定频率）时，Yl才会如上所述输出有效信号。如果F92．Y1功能设定为6．则输出频率到达上限频率时，Y1才会输出信号。
FDT频率F96出厂设定值：50.00Hz，设定范围：0.00—400.OOHz。
FDT滞后F97出厂设定值：0.00Hz，设定范围：O.OO~lO.OOHz。
参数F96用来设定检测频率FDT的频率值．F97用来设定输出频率到达FDT后有信号输出的频率滞后值。

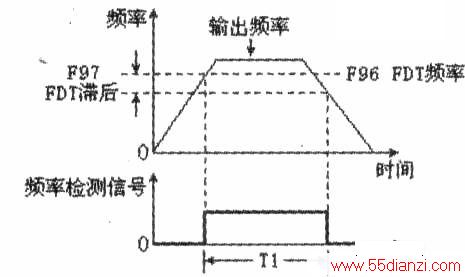

当输出频率等于或高于FDT值时，集电极开路输出端(Yl、Y2或Y3)有频率检测信号输出。只有输出频率低于[F96)-[F97]时，集电极开路输出端(Y1、Y2或Y3)的频率检测信号才告结束。可参见下图，图中T1是频率检测信号的持续时间。
